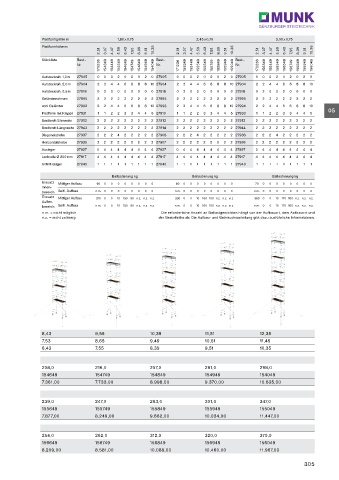

Page 305 - Munk Ratgeber Steigtechnik 2024

Plattformgröße m 1,80 x 0,75 2,45 x 0,75 3,00 x 0,75
Plattformhöhe m
2,51 3,07 4,47 5,59 6,43 7 ,55 8,39 9,51 10,35 2,51 3,07 4,47 5,59 6,43 7 ,55 8,39 9,51 10,35 2,51 3,07 4,47 5,59 6,43 7 ,55 8,39 9,51 10,35
Stückliste Best.- Best.- Best.-
Nr. 170236 154349 154449 154549 154649 154749 154849 154949 154049 Nr. 171236 155349 155449 155549 155649 155749 155849 155949 155049 Nr. 172236 156349 156449 156549 156649 156749 156849 156949 156049
Aufsteckrah. 1,0 m 27905 0 0 0 2 0 2 0 2 0 27905 0 0 0 2 0 2 0 2 0 27905 0 0 0 2 0 2 0 2 0
Aufsteckrah. 2,0 m 27904 2 2 4 4 6 6 8 8 10 27904 2 2 4 4 6 6 8 8 10 27904 2 2 4 4 6 6 8 8 10
Aufsteckrah. 0,5 m 27918 0 2 0 0 0 0 0 0 0 27918 0 2 0 0 0 0 0 0 0 27918 0 2 0 0 0 0 0 0 0
Geländerrahmen 27995 2 2 2 2 2 2 2 2 2 27995 2 2 2 2 2 2 2 2 2 27995 2 2 2 2 2 2 2 2 2
vorl. Geländer 27992 2 2 4 4 6 6 8 8 10 27993 2 2 4 4 6 6 8 8 10 27994 2 2 4 4 6 6 8 8 10
Plattform mit Klappe 27931 1 1 2 2 3 3 4 4 5 27910 1 1 2 2 3 3 4 4 5 27933 1 1 2 2 3 3 4 4 5 05
Bordbrett Stirnseite 27913 2 2 2 2 2 2 2 2 2 27913 2 2 2 2 2 2 2 2 2 27913 2 2 2 2 2 2 2 2 2
Bordbrett Längsseite 27943 2 2 2 2 2 2 2 2 2 27914 2 2 2 2 2 2 2 2 2 27944 2 2 2 2 2 2 2 2 2
Diagonalstrebe 27937 2 2 2 4 2 2 2 2 2 27908 2 2 2 4 2 2 2 2 2 27938 2 2 2 4 2 2 2 2 2
Horizontalstrebe 27935 2 2 2 2 2 2 2 2 2 27907 2 2 2 2 2 2 2 2 2 27936 2 2 2 2 2 2 2 2 2
Ausleger 27927 0 4 4 4 4 4 4 4 4 27927 0 4 4 4 4 4 4 4 4 27927 0 4 4 4 4 4 4 4 4
Lenkrolle Ø 200 mm 27917 4 4 4 4 4 4 4 4 4 27917 4 4 4 4 4 4 4 4 4 27917 4 4 4 4 4 4 4 4 4
Antritt-Bügel 27940 1 1 1 1 1 1 1 1 1 27940 1 1 1 1 1 1 1 1 1 27940 1 1 1 1 1 1 1 1 1

Ballastierung kg Ballastierung kg Ballastierung kg
Einsatz Mittiger Aufbau 90 0 0 0 0 0 0 0 0 80 0 0 0 0 0 0 0 0 70 0 0 0 0 0 0 0 0
Innen-
bereich Seitl. Aufbau n.m. 0 0 0 0 0 0 0 0 n.m. 0 0 0 0 0 0 0 0 n.m. 0 0 0 0 0 0 0 0
Einsatz Mittiger Aufbau 310 0 0 10 150 90 n.z. n.z. n.z. 330 0 0 10 160 100 n.z. n.z. n.z. 360 0 0 10 170 100 n.z. n.z. n.z.
Außen-
bereich Seitl. Aufbau n.m. 0 0 10 150 90 n.z. n.z. n.z. n.m. 0 0 10 160 100 n.z. n.z. n.z. n.m. 0 0 10 170 100 n.z. n.z. n.z.
n.m. = nicht möglich Die erforderliche Anzahl an Ballastgewichten hängt von der Aufbauart, dem Aufbauort und
n.z. = nicht zulässig der Gerüsthöhe ab. Die Aufbau- und Gebrauchsanleitung gibt dazu ausführliche Informationen.

8,43 9,55 10,39 11,51 12,35
7,53 8,65 9,49 10,61 11,45
6,43 7,55 8,39 9,51 10,35

208,0 216,0 257,0 261,0 298,0
154649 154749 154849 154949 154049
7.361,00 7.733,00 8.998,00 9.370,00 10.635,00

239,0 247,0 293,0 301,0 347,0
155649 155749 155849 155949 155049
7.877,00 8.249,00 9.662,00 10.034,00 11.447,00

254,0 262,0 312,0 320,0 370,0
156649 156749 156849 156949 156049
8.209,00 8.581,00 10.088,00 10.460,00 11.967,00
