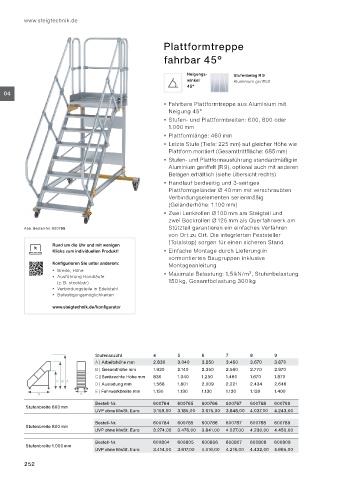

Page 252 - Munk Ratgeber Steigtechnik 2024
P. 252
www.steigtechnik.de
Plattformtreppe
fahrbar 45°
Neigungs- Stufenbelag R 9
winkel Aluminium geriffelt
45°
04
Fahrbare Plattformtreppe aus Aluminium mit
Neigung 45°
Stufen- und Plattformbreiten: 600, 800 oder
1.000 mm
Plattformlänge: 460 mm
Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie
Plattform montiert (Gesamttrittfläche: 685 mm)
Stufen- und Plattformausführung standardmäßig in
Aluminium geriffelt (R 9), optional auch mit anderen
Belägen erhältlich (siehe Übersicht rechts)
Handlauf beidseitig und 3-seitiges
Plattformgeländer Ø 40 mm mit verschraubten
Verbindungselementen serienmäßig
(Geländerhöhe: 1.100 mm)
Zwei Lenkrollen Ø 100 mm am Steigteil und
zwei Bockrollen Ø 125 mm als Querfahrwerk am
Abb. Bestell-Nr. 600788 Stützteil garantieren ein einfaches Verfahren
von Ort zu Ort. Die integrierten Feststeller
(Totalstop) sorgen für einen sicheren Stand
Rund um die Uhr und mit wenigen
Klicks zum individuellen Produkt! Einfache Montage durch Lieferung in
vormontierten Baugruppen inklusive
Konfigurieren Sie unter anderem: Montageanleitung
Breite, Höhe Maximale Belastung: 1,5 kN/m², Stufenbelastung
Ausführung Handläufe
(z. B. steckbar) 150 kg, Gesamtbelastung 300 kg
Verbindungsteile in Edelstahl
Befestigungsmöglichkeiten
www.steigtechnik.de/konfigurator
Stufenanzahl 4 5 6 7 8 9
A | Arbeitshöhe mm 2.830 3.040 3.250 3.460 3.670 3.870
B | Gesamthöhe mm 1.930 2.140 2.350 2.560 2.770 2.970
C | Senkrechte Höhe mm 830 1.040 1.250 1.460 1.670 1.870
D | Ausladung mm 1.568 1.801 2.009 2.221 2.434 2.646
E | Fahrwerkbreite mm 1.130 1.130 1.130 1.130 1.130 1.400
Bestell-Nr. 600764 600765 600766 600767 600768 600769
Stufenbreite 600 mm
UVP ohne MwSt. Euro 3.159,00 3.185,00 3.675,00 3.848,00 4.037,00 4.243,00
Bestell-Nr. 600784 600785 600786 600787 600788 600789
Stufenbreite 800 mm
UVP ohne MwSt. Euro 3.274,00 3.476,00 3.841,00 4.027,00 4.230,00 4.450,00
Bestell-Nr. 600804 600805 600806 600807 600808 600809
Stufenbreite 1.000 mm
UVP ohne MwSt. Euro 3.414,00 3.617,00 4.016,00 4.216,00 4.432,00 4.665,00
