Page 435 - WS Werkzeuge 2026

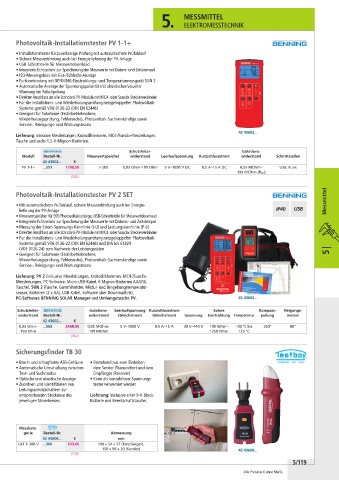

P. 435

5.      MESSMITTEL

                                                                  ELEKTROMESSTECHNIK

       Photovoltaik-Installationstester PV 1-1+

       •  Installationstester für zuverlässige Prüfung mit automatischem Prüfablauf
       •  Sichere Messverbindung auch bei Energielieferung der PV-Anlage
       •  USB-Schnittstelle für Messwertdownload
       •  Integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel
       •  ISO-Messergebnis mit Gut-/Schlecht-Anzeige
       •  Funkverbindung mit BENNING-Einstrahlungs- und Temperaturmessgerät SUN 2
       •  Automatische Anzeige der Spannungspolarität mit akustischer/visueller
        Warnung bei Falschpolung
       •  Direkter Anschluss an alle Standard-PV-Module mit MC4- oder Sunclix-Steckerverbinder
       •  Für die Installations- und Wiederholungsprüfung netzgekoppelter Photovoltaik-
        Systeme gemäß VDE 0126-23 (DIN EN 62446)
       •  Geeignet für Solarteure (Erstinbetriebnahme,
        Wiederholungsprüfung, Fehlersuche), Photovoltaik-Sachverständige sowie
        Service-, Reinigungs- und Wartungsteams
                                                                                     42 43602...
       Lieferung: Inklusive Messleitungen, Krokodil klemmen, MC4-/Sunclix-Messleitungen,
       Tasche und sechs 1,5-V-Mignon-Batterien.

                                              Schutzleiter-                           Isolations-
         Modell  Bestell-Nr.       Messwertspeicher  widerstand  Leerlaufspannung  Kurzschlussstrom  widerstand  Schnittstellen
                42 43602...  €
         PV 1-1+  ...551  1798,50   > 200   0,05 Ohm–199 Ohm  5 V–1000 V DC  0,5 A–15 A DC  0,05 MOhm–   USB, Funk
                                                                                    199 MOhm (R ISO)
                          (362)


       Photovoltaik-Installationstester PV 2 SET
       •  Mit automatischem Prüfablauf, sichere Mess verbindung auch bei Energie-                                   Messmittel
        lieferung der PV-Anlage
       •  Messwertspeicher für 999 Photovoltaikstränge, USB-Schnittstelle für Messwertdownload
       •  Integrierte Echtzeituhr zur Speicherung der Messwerte mit Datums- und Zeitstempel
       •  Messung der Strom-Spannungs-Kennlinie (I-U) und Leistungskennlinie (P-U)
       •  Direkter Anschluss an alle Standard-PV-Module mit MC4- oder Sunclix-Steckerverbinder
       •  Für die Installations- und Wiederholungsprüfung netzgekoppelter Photovoltaik-
        Systeme gemäß VDE 0126-23 (DIN EN 62446) und DIN EN 61829
        (VDE 0126-24) zum Nachweis der Leistungsdaten                                                                5 |
       •  Geeignet für Solarteure (Erstinbetriebnahme,
        Wiederholungsprüfung, Fehlersuche), Photovoltaik-Sachverständige sowie
        Service-, Reinigungs- und Wartungsteams
       Lieferung: PV 2 (inklusive Messleitungen, Krokodilklemmen, MC4-/Sunclix-
       Messleitungen, PC-Software, Micro-USB-Kabel, 6 Mignon-Batterien AA/LR6,
       Tasche), SUN 2 (Tasche, Gummiholster, Modul- und Umgebungstemperatur-
       sensor, Batterien (2 x AA), USB-Kabel, Software über Downloadlink),
       PC-Software BENNING SOLAR Manager und Umhänge tasche PV.                      42 43602...

       Schutzleiter-            Isolations-  Leerlaufspannung   Kurzschlussstrom    Solare    Kompass-  Neigungs-
       widerstand  Bestell-Nr.       widerstand  (Gleichstrom)  (Gleichstrom)  Spannung  Einstrahlung Temperatur  peilung  messer
                42 43602...  €
        0,05 Ohm–   ...563  2468,90   0,05 MOhm–   5 V– 1000 V  0,5 A– 15 A  30 V– 440 V  100 W/m 2 –   –30 °C bis   360°  80°
        199 Ohm                 199 MOhm                                   1250 W/m 2  125 °C
                          (362)

       Sicherungsfinder TB 30

       •  Bruch- und schlagfestes ABS-Gehäuse  •  Bestehend aus zwei Einheiten:
       •  Automatische Umschaltung zwischen   dem Sender (Transmitter) und dem
        Test- und Suchmodus       Empfänger (Receiver)
       •  Optische und akustische Anzeige  •  Kann als kontaktloser Spannungs-
       •  Zuordnen und Identifizieren von    tester verwendet werden
        Leitungsschutzschaltern zur
        entsprechenden Steckdose des    Lieferung: Inklusive einer 9-V-Block-
        jeweiligen Stromkreises  Batterie und Bereitschaftstasche.




        Messkate-
         gorie  Bestell-Nr.             Abmessung
                42 43608...  €            mm
       CAT II 300 V  ...300  133,60   190 x 54 x 37 (Empfänger),
                                     150 x 56 x 30 (Sender)                          42 43608...
                          (174)
                                                                                                        5/119

                                                                                       Alle Preise in € ohne MwSt.
