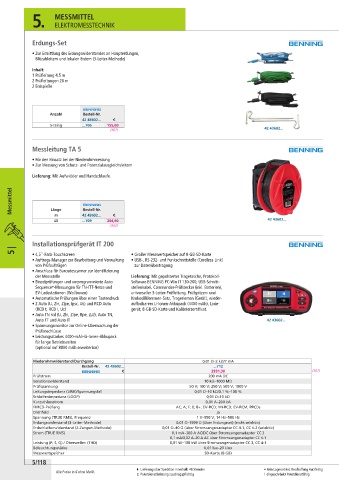

Page 434 - WS Werkzeuge 2026

5. MESSMITTEL

ELEKTROMESSTECHNIK

Erdungs-Set

• Zur Ermittlung des Erdungswiderstandes an Haupterdungen,
Blitzableitern und lokalen Erdern (3-Leiter-Methode)

Inhalt:
1 Prüfleitung 4,5 m
2 Prüfleitungen 20 m
2 Erdspieße

Anzahl Bestell-Nr.
42 43602... €
5-teilig ...706 155,60
(362) 42 43602...

Messleitung TA 5
• Für den Einsatz bei der Niederohmmessung
• Zur Messung von Schutz- und Potenzialausgleichsleitern
Lieferung: Mit Aufwickler und Handschlaufe.

Messmittel

Länge
Bestell-Nr.
m 42 43602... €
40 ...709 204,60 42 43602...
(362)

Installationsprüfgerät IT 200
5 | • 4,5"-Farb-Touchscreen • Großer Messwertspeicher auf 8-GB-SD-Karte
• Auftrags-Manager zur Bearbeitung und Verwaltung • USB-, RS-232- und Funkschnittstelle (Cordless-Link)
von Prüfaufträgen zur Datenübertragung
• Anschluss für Barcodescanner zur Identifizierung
der Messstelle Lieferung: Mit gepolsterter Tragetasche, Protokoll-
• Einzelprüfungen und vorprogrammierte Auto Software BENNING PC-Win IT 130-200, USB-Schnitt-
Sequence -Messungen für TN-/TT-Netze und stellenkabel, Commander-Prüfstecker (inkl. Batterien),
®
EV-Ladestationen (Wallboxen) universeller 3-Leiter-Prüfleitung, Prüfspitzen- und
• Automatische Prüfungen über einen Tastendruck Krokodilklemmen-Satz, Trageriemen (Gerät), wieder-
• Z Auto (U, Zln, Zlpe, Ipsc, Uc) und RCD Auto aufladbarem Li-Ionen-Akkupack (4400 mAh), Lade-
(RCD t, RCD I, Uc) gerät, 8-GB-SD-Karte und Kalibrierzertifikat.
• Auto TN rcd (U, Zln, Zlpe, Rpe, ΔU), Auto TN,
Auto TT und Auto IT 42 43602...
• Spannungsmonitor zur Online-Überwachung der
Prüfanschlüsse
• Leistungsstarkes 4400-mAh-Li-Ionen-Akkupack
für lange Betriebszeiten
(optional auf 8800 mAh erweiterbar)

Niederohmwiderstand/Durchgang 0,01 Ω–2 kΩ/7 mA
Bestell-Nr. 42 43602... ...712
€ 2931,30 (362)
Prüfstrom 200 mA DC
Isolationswiderstand 10 kΩ–1000 MΩ
Prüfspannung 50 V; 100 V; 250 V; 500 V; 1000 V
Leitungsimpedanz (LINE)/Spannungsfall 0,01 Ω– 10 kΩ/0,1 %– 100 %
Schleifenimpedanz (LOOP) 0,01 Ω–10 kΩ
Kurzschlussstrom 0,01 A–200 kA
FI/RCD-Prüfung AC; A; F; B; B+; EV-RCD; MI-RCD; EV-RCM; PRCDs
Drehfeld ja
Spannung (TRUE RMS), Frequenz 1 V–550 V, 14 Hz–500 Hz
Erdungswiderstand (3-Leiter-Methode) 0,01 Ω–1999 Ω (über Erdungsset) (nicht selektiv)
Erdschleifenwiderstand (2-Zangen-Methode) 0,01 Ω–40 Ω (über Stromzangenadapter CC 4-1, CC 4-2 (selektiv)
Strom (TRUE RMS) 0,1 mA–300 A AC/DC über Stromzangenadapter CC 3
0,1 mA/0,02 A–20 A AC über Stromzangenadapter CC 4-1
Leistung (P, S, Q) / Oberwellen (THD) 0,01 W–100 kW über Stromzangenadapter CC 3, CC 4-1
Beleuchtungsstärke 0,01 lux–20 klux
Messwertspeicher SD-Karte (8 GB)
5/118
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
