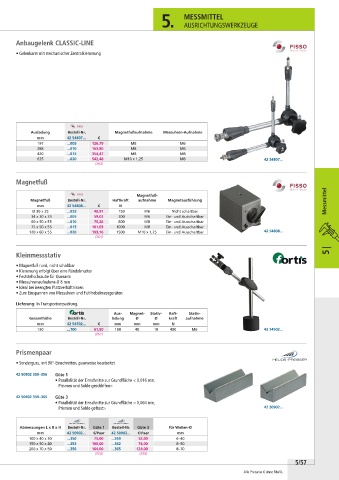

Page 373 - WS Werkzeuge 2026

5. MESSMITTEL

AUSRICHTUNGSWERKZEUGE

Anbaugelenk CLASSIC-LINE

• Gelenkarm mit mechanischer Zentralklemmung

Ausladung Bestell-Nr. Magnetfußaufnahme Messuhren-Aufnahme
mm 42 54807... €
197 ...005 126,79 M8 M6
288 ...010 163,80 M8 M6
420 ...015 354,47 M8 M8
635 ...020 542,48 M10 x 1,25 M8 42 54807...
(364)

Magnetfuß

Magnetfuß-
Magnetfuß Bestell-Nr. Haftkraft aufnahme Magnetausführung Messmittel
mm 42 54808... € N
Ø 30 x 25 ...025 40,91 150 M6 Nicht schaltbar
34 x 30 x 35 ...005 59,02 300 M6 Ein- und Ausschaltbar
60 x 50 x 55 ...010 75,26 800 M8 Ein- und Ausschaltbar
75 x 50 x 55 ...015 101,03 1000 M8 Ein- und Ausschaltbar
120 x 60 x 55 ...020 193,16 1500 M10 x 1,25 Ein- und Ausschaltbar 42 54808...
(364)
5 |
Kleinmessstativ

• Magnetfuß rund, nicht schaltbar
• Klemmung erfolgt über eine Rändelmutter
• Feststellschraube für Querarm
• Messuhrenaufnahme Ø 8 mm
• Ideal bei beengten Platzverhältnissen
• Zum Einspannen von Messuhren und Fühlhebelmessgeräten
Lieferung: In Transportverpackung.
Aus- Magnet- Stativ- Haft- Stativ-
Gesamthöhe Bestell-Nr. ladung Ø Ø kraft aufnahme
mm 42 54502... € mm mm mm N
130 ...100 61,50 190 40 10 400 M6 42 54502...
(061)

Prismenpaar

• Sonderguss, mit 90°-Einschnitten, paarweise bearbeitet

42 50902 350–356 Güte 1
• Parallelität der Einschnitte zur Grundfläche < 0,016 mm,
Prismen und Sohle geschliffen>
42 50902 359–365 Güte 3
• Parallelität der Einschnitte zur Grundfläche < 0,064 mm,
Prismen und Sohle gefräst> 42 50902...

Abmessungen L x B x H Bestell-Nr. Güte 1 Bestell-Nr. Güte 3 für Wellen-Ø
mm 42 50902... €/Paar 42 50902... €/Paar mm
100 x 40 x 30 ...350 75,00 ...359 52,00 6– 40
150 x 50 x 40 ...353 100,00 ...362 76,00 8– 50
200 x 70 x 50 ...356 164,00 ...365 124,00 8– 70
(558) (558)
5/57
