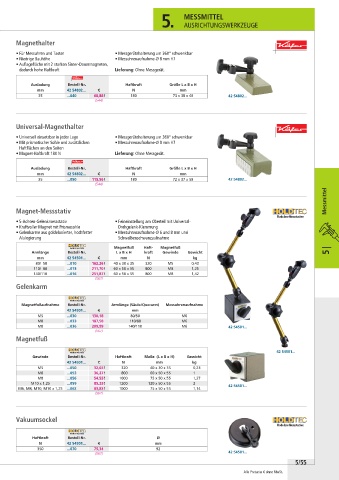

Page 371 - WS Werkzeuge 2026

5. MESSMITTEL

AUSRICHTUNGSWERKZEUGE

Magnethalter

• Für Messuhren und Taster • Messgerätehalterung um 360° schwenkbar
• Niedrige Bauhöhe • Messuhrenaufnahme-Ø 8 mm H7
• Auflagefläche mit 2 starken Sinter-Dauermagneten,
dadurch hohe Haftkraft Lieferung: Ohne Messgerät.

Ausladung Bestell-Nr. Haftkraft Größe L x B x H
mm 42 54802... € N mm
35 ...040 68,88 ! 180 73 x 38 x 46 42 54802...
(544)

Universal-Magnethalter

• Universell einsetzbar in jeder Lage • Messgerätehalterung um 360° schwenkbar
• Mit prismatischer Sohle und zusätzlichen • Messuhrenaufnahme-Ø 8 mm H7
Haftflächen an den Seiten
• Magnet-Haftkraft 180 N Lieferung: Ohne Messgerät.

Ausladung Bestell-Nr. Haftkraft Größe L x B x H
mm 42 54802... € N mm
35 ...050 115,56 ! 180 72 x 37 x 59 42 54802...
(544)
Messmittel

Magnet-Messstativ

• 5-Achsen-Gelenkmessstativ • Feineinstellung am Oberteil mit Universal-
• Kraftvoller Magnet mit Prismasohle Drehgelenk-Klemmung
• Gelenkarme aus goldeloxierter, hochfester • Messuhrenaufnahme-Ø 6 und 8 mm und
Alulegierung Schwalbenschwanzaufnahme
Magnetfuß Haft- Magnetfuß
Armlänge Bestell-Nr. L x B x H kraft Gewinde Gewicht 5 |
mm 42 54501... € mm N kg
80/ 50 ...010 162,26 ! 40 x 30 x 35 320 M5 0,43
110/ 80 ...013 211,70 ! 60 x 50 x 55 800 M8 1,25
140/110 ...016 251,87 ! 60 x 50 x 55 800 M8 1,42
(567)
Gelenkarm

Magnetfußaufnahme Bestell-Nr. Armlänge (Säule/Querarm) Messuhrenaufnahme
42 54501... € mm
M5 ...030 130,18 80/50 M6
M8 ...033 187,58 110/80 M6
M8 ...036 209,99 140/110 M6 42 54501...
(567)
Magnetfuß

42 54501...
Gewinde Bestell-Nr. Haftkraft Maße (L x B x H) Gewicht
42 54501... € N mm kg
M5 ...050 32,65 ! 320 40 x 30 x 35 0,23
M8 ...053 36,27 ! 800 60 x 50 x 55 1
M8 ...056 54,55 ! 1000 75 x 50 x 55 1,27
M10 x 1,25 ...059 85,25 ! 1200 120 x 50 x 55 2 42 54501...
M6, M8, M10, M10 x 1,25 ...062 83,83 ! 1000 75 x 50 x 55 1,14
(567)

Vakuumsockel

Haftkraft Bestell-Nr. Ø
N 42 54501... € mm
350 ...070 75,34 92
(567) 42 54501...
5/55

Alle Preise in € ohne MwSt.
