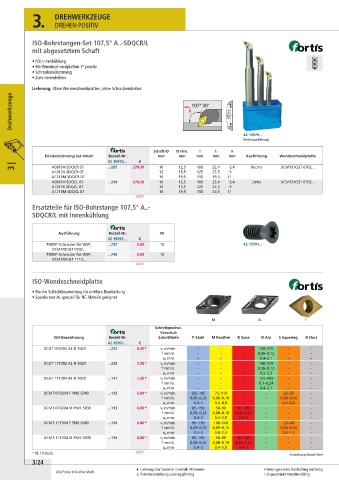

Page 228 - WS Werkzeuge 2026

3. DREHWERKZEUGE

DREHEN-POSITIV

ISO-Bohrstangen-Set 107,5° A..-SDQCR/L
mit abgesetztem Schaft

• Mit Innenkühlung
• Für Wendeschneidplatten 7° positiv
• Schraubenklemmung
• Zum Innendrehen

Lieferung: Ohne Wendeschneidplatten, ohne Schraubendreher.
Drehwerkzeuge

42 15976...
Rechtsausführung

Schaft-Ø Ø min. l l 1 x
ISO-Bezeichnung Set-Inhalt Bestell-Nr. mm mm mm mm mm Ausführung Wendeschneidplatte
42 15976... €
3 | A0810H SDQCR 07 ...205 270,50 10 12,5 100 22,4 6,4 Rechts DCMT/DCGT 0702...
A1012K SDQCR 07 12 15,5 125 27,5 9
A1216M SDQCR 07 16 19,5 150 39,5 11
A0810H SDQCL 07 ...210 270,50 10 12,5 100 22,4 6,4 Links DCMT/DCGT 0702...
A1012K SDQCL 07 12 15,5 125 27,5 9
A1216M SDQCL 07 16 19,5 150 39,5 11
(493)
Ersatzteile für ISO-Bohrstange 107,5° A..-
SDQCR/L mit Innenkühlung

Ausführung Bestell-Nr. VE
42 15991... €
TORX ® -Schraube für WSP, ...737 5,55 10 42 15991...
DCMT/DCGT 0702...
TORX ® -Schraube für WSP, ...745 5,55 10
DCMT/DCGT 11T3...
(493)

ISO-Wendeschneidplatte
• Für die Schlichtbearbeitung bis mittlere Bearbeitung
• Spanformer AL speziell für NE-Metalle geeignet

M AL F
Schnittgeschw.
Vorschub
ISO-Bezeichnung Bestell-Nr. Schnitttiefe P Stahl M Rostfrei K Guss N Alu S Superleg. H Hart
42 15992... €
DCGT 070204 AL N 5020 ...223 6,30 * v c m/min. – – – 150–575 – –
f mm/U. – – – 0,06–0,12 – –
a p mm – – – 0,4–2,1 – –
DCGT 11T302 AL N 5020 ...224 7,20 * v c m/min. – – – 140–575 – –
f mm/U. – – – 0,06–0,12 – –
a p mm – – – 0,3–3,3 – –
DCGT 11T304 AL N 5020 ...111 7,20 * v c m/min. – – – 125–490 – –
f mm/U. – – – 0,1–0,24 – –
a p mm – – – 0,4–2,1 – –
DCMT 070204 F PMS 5040 ...112 6,00 * v c m/min. 125–185 75–110 – – 25–55 –
f mm/U. 0,08–0,24 0,08–0,18 – – 0,08–0,14 –
a p mm 0,4–1 0,4–0,8 – – 0,4–0,6 –
DCMT 070204 M PMK 5030 ...113 6,00 * v c m/min. 85–150 50–90 80–140 – – –
f mm/U. 0,08–0,24 0,08–0,18 0,08–0,24 – – –
a p mm 0,4–2 0,4–1,5 0,4–2 – – –
DCMT 11T304 F PMS 5040 ...114 6,80 * v c m/min. 95–170 100–140 – – 25–60 –
f mm/U. 0,08–0,25 0,09–0,15 – – 0,05–0,14 –
a p mm 0,5–3 0,8–2,3 – – 0,4–1,2 –
DCMT 11T304 M PMK 5030 ...115 6,80 * v c m/min. 85–150 50–90 80–140 – – –
f mm/U. 0,08–0,24 0,08–0,18 0,08–0,24 – – –
a p mm 0,4–2 0,4–1,5 0,4–2 – – –
* VE 10 Stück. (493) Fortsetzung nächste Seite
3/24
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
