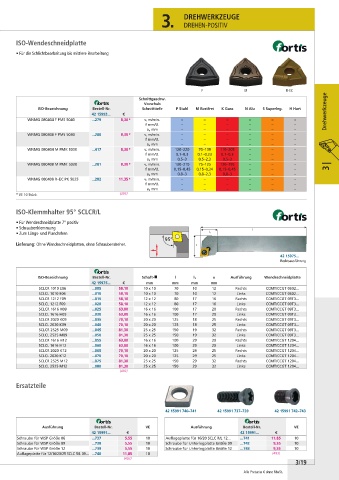

Page 223 - WS Werkzeuge 2026

3. DREHWERKZEUGE

DREHEN-POSITIV

ISO-Wendeschneidplatte

• Für die Schlichtbearbeitung bis mittlere Bearbeitung

F M R-EC
Schnittgeschw.
Vorschub
ISO-Bezeichnung Bestell-Nr. Schnitttiefe P Stahl M Rostfrei K Guss N Alu S Superleg. H Hart
42 15993... € Drehwerkzeuge
WNMG 080404 F PMS 5040 ...279 8,30 * v c m/min. – – – – – –
f mm/U. – – – – – –
a p mm – – – – – –
WNMG 080408 F PMS 5040 ...280 8,30 * v c m/min. – – – – – –
f mm/U. – – – – – –
a p mm – – – – – –
WNMG 080404 M PMK 5030 ...417 8,30 * v c m/min. 120–220 70–130 110–205 – – –
f mm/U. 0,1–0,3 0,1–0,23 0,1–0,3 – – –
a p mm 0,5–3 0,5–2,3 0,5–3 – – –
WNMG 080408 M PMK 5030 ...281 8,30 * v c m/min. 130–210 75–125 120–195 – – –
f mm/U. 0,15–0,45 0,15–0,34 0,15–0,45 – – – 3 |
a p mm 0,8–3 0,8–2,3 0,8–3 – – –
WNMG 080408 R– EC PK 5025 ...282 11,35 * v c m/min. – – – – – –
f mm/U. – – – – – –
a p mm – – – – – –
* VE 10 Stück. (493)

ISO-Klemmhalter 95° SCLCR/L
• Für Wendeschneidplatte 7° positiv
• Schraubenklemmung
• Zum Längs- und Plandrehen

Lieferung: Ohne Wendeschneidplatten, ohne Schraubendreher.

42 15975...
Rechtsausführung

ISO-Bezeichnung Bestell-Nr. Schaft- l l 1 x Ausführung Wendeschneidplatte
42 15975... € mm mm mm mm
SCLCR 1010 E06 ...005 58,10 10 x 10 70 10 12 Rechts CCMT/CCGT 0602...
SCLCL 1010 E06 ...010 58,10 10 x 10 70 10 12 Links CCMT/CCGT 0602...
SCLCR 1212 F09 ...015 58,10 12 x 12 80 17 16 Rechts CCMT/CCGT 09T3...
SCLCL 1212 F09 ...020 58,10 12 x 12 80 17 16 Links CCMT/CCGT 09T3...
SCLCR 1616 H09 ...025 63,00 16 x 16 100 17 20 Rechts CCMT/CCGT 09T3...
SCLCL 1616 H09 ...030 63,00 16 x 16 100 17 20 Links CCMT/CCGT 09T3...
SCLCR 2020 K09 ...035 70,10 20 x 20 125 18 25 Rechts CCMT/CCGT 09T3...
SCLCL 2020 K09 ...040 70,10 20 x 20 125 18 25 Links CCMT/CCGT 09T3...
SCLCR 2525 M09 ...045 81,30 25 x 25 150 19 32 Rechts CCMT/CCGT 09T3...
SCLCL 2525 M09 ...050 81,30 25 x 25 150 19 32 Links CCMT/CCGT 09T3...
SCLCR 1616 H12 ...055 63,00 16 x 16 100 29 20 Rechts CCMT/CCGT 1204...
SCLCL 1616 H12 ...060 63,00 16 x 16 100 29 20 Links CCMT/CCGT 1204...
SCLCR 2020 K12 ...065 70,10 20 x 20 125 29 25 Rechts CCMT/CCGT 1204...
SCLCL 2020 K12 ...070 70,10 20 x 20 125 29 25 Links CCMT/CCGT 1204...
SCLCR 2525 M12 ...075 81,30 25 x 25 150 29 32 Rechts CCMT/CCGT 1204...
SCLCL 2525 M12 ...080 81,30 25 x 25 150 29 32 Links CCMT/CCGT 1204...
(493)

Ersatzteile

42 15991 740–741 42 15991 737–739 42 15991 742–743

Ausführung Bestell-Nr. VE Ausführung Bestell-Nr. VE
42 15991... € 42 15991... €
Schraube für WSP Größe 06 ...737 5,55 10 Auflageplatte für 16/20 SCLC R/L 12... ...741 11,85 10
Schraube für WSP Größe 09 ...738 5,55 10 Schraube für Unterlegplatte Größe 09 ...742 9,35 10
Schraube für WSP Größe 12 ...739 5,55 10 Schraube für Unterlegplatte Größe 12 ...743 9,35 10
Auflageplatte für 12/16/20/25 SCLC R/L 09... ...740 11,85 10 (493)
(493)
3/19
Alle Preise in € ohne MwSt.
