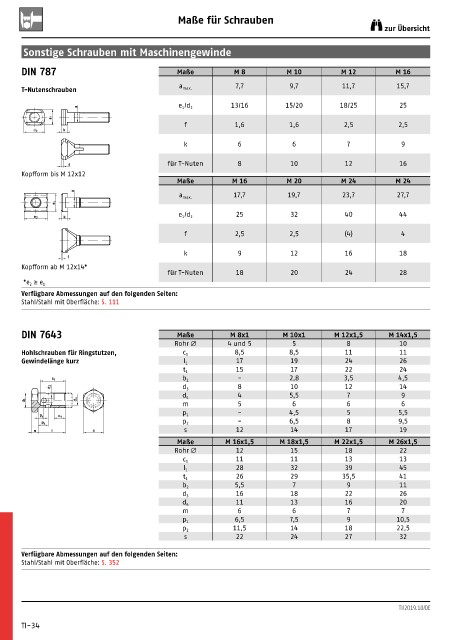

Page 735 - WS Befestigungstechnik

Maße für Schrauben
zur Übersicht

Sonstige Schrauben mit Maschinengewinde

DIN 787 Maße M 8 M 10 M 12 M 16
7,7 9,7 11,7 15,7
T-Nutenschrauben a max.

13/16 15/20 18/25 25
a e 1 /d 2
e 1
f 1,6 1,6 2,5 2,5
d 2 k
k 6 6 7 9

f für T-Nuten 8 10 12 16
Kopfform bis M 12x12
Maße M 16 M 20 M 24 M 24
a
a max. 17,7 19,7 23,7 27,7
e 1
25 32 40 44
k e 1 /d 2
e 2
f 2,5 2,5 (4) 4

k 9 12 16 18
f
Kopfform ab M 12x14*
für T-Nuten 18 20 24 28
*e 2 ≥ e 1
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 111

DIN 7643 Maße M 8x1 M 10x1 M 12x1,5 M 14x1,5
Rohr Ø 4 und 5 5 8 10
Hohlschrauben für Ringstutzen, c 1 8,5 8,5 11 11
Gewindelänge kurz l 1 17 19 24 26
15 17 22 24
t 1
- 2,8 3,5 4,5
t 1 b 2
d 2 d 3 8 10 12 14
4 5,5 7 9
d 4
d3 d 4
m 5 6 6 6
- 4,5 5 5,5
p 1
p 1 c 1
- 6,5 8 9,5
p 2 p 2
m l s s 12 14 17 19
Maße M 16x1,5 M 18x1,5 M 22x1,5 M 26x1,5
Rohr Ø 12 15 18 22
11 11 13 13
c 1
28 32 39 45
l 1
26 29 35,5 41
t 1
5,5 7 9 11
b 2
16 18 22 26
d 3
11 13 16 20
d 4
m 6 6 7 7
6,5 7,5 9 10,5
p 1
11,5 14 18 22,5
p 2
s 22 24 27 32
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 352
