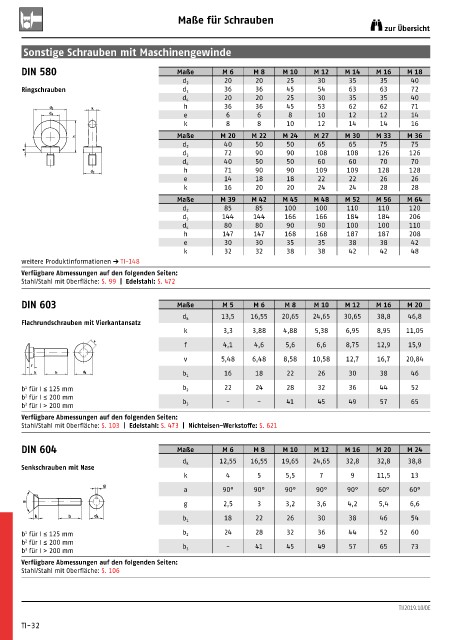

Page 733 - WS Befestigungstechnik

Maße für Schrauben
zur Übersicht

Sonstige Schrauben mit Maschinengewinde

DIN 580 Maße M 6 M 8 M 10 M 12 M 14 M 16 M 18
20 20 25 30 35 35 40
d 2
Ringschrauben d 3 36 36 45 54 63 63 72
20 20 25 30 35 35 40
d 4
h 36 36 45 53 62 62 71
d 3 k
d 4 e 6 6 8 10 12 12 14
k 8 8 10 12 14 14 16
Maße M 20 M 22 M 24 M 27 M 30 M 33 M 36
h
40 50 50 65 65 75 75
d 2
e 72 90 90 108 108 126 126
d 3
40 50 50 60 60 70 70
d 4
h 71 90 90 109 109 128 128
d 2
e 14 18 18 22 22 26 26
k 16 20 20 24 24 28 28
Maße M 39 M 42 M 45 M 48 M 52 M 56 M 64
85 85 100 100 110 110 120
d 2
144 144 166 166 184 184 206
d 3
80 80 90 90 100 100 110
d 4
h 147 147 168 168 187 187 208
e 30 30 35 35 38 38 42
k 32 32 38 38 42 42 48
weitere Produktinformationen Å TI-148
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 99 | Edelstahl: S. 472

DIN 603 Maße M 5 M 6 M 8 M 10 M 12 M 16 M 20
13,5 16,55 20,65 24,65 30,65 38,8 46,8
d k
Flachrundschrauben mit Vierkantansatz
k 3,3 3,88 4,88 5,38 6,95 8,95 11,05
f 4,1 4,6 5,6 6,6 8,75 12,9 15,9
v
v 5,48 6,48 8,58 10,58 12,7 16,7 20,84
f
k b d k 16 18 22 26 30 38 46
b 1
1
b für I ≤ 125 mm b 2 22 24 28 32 36 44 52
2
b für I ≤ 200 mm
3
b für I > 200 mm b 3 - - 41 45 49 57 65
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 103 | Edelstahl: S. 473 | Nichteisen-Werkstoffe: S. 621

DIN 604 Maße M 6 M 8 M 10 M 12 M 16 M 20 M 24
12,55 16,55 19,65 24,65 32,8 32,8 38,8
d k
Senkschrauben mit Nase
k 4 5 5,5 7 9 11,5 13
g
a 90° 90° 90° 90° 90° 60° 60°
g 2,5 3 3,2 3,6 4,2 5,4 6,6
a
k b dk 18 22 26 30 38 46 54
b 1
1
b für I ≤ 125 mm b 2 24 28 32 36 44 52 60
b für I ≤ 200 mm - 41 45 49 57 65 73
2
b für I > 200 mm b 3
3
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 106

TI/2019.10/DE

TI-32
