DIN
Normenumstellung EN
zur Übersicht ISO

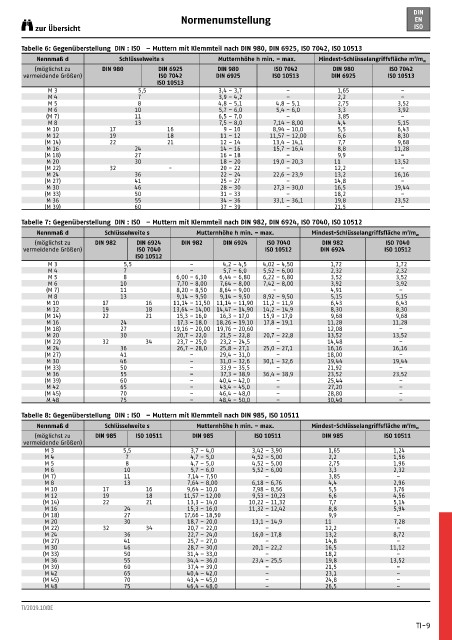

Tabelle 6: Gegenüberstellung DIN : ISO – Muttern mit Klemmteil nach DIN 980, DIN 6925, ISO 7042, ISO 10513
Nennmaß d Schlüsselweite s Mutternhöhe h min. – max. Mindest-Schlüsselangriffsfläche m’/m w
(möglichst zu DIN 980 DIN 6925 DIN 980 ISO 7042 DIN 980 ISO 7042
vermeidende Größen) ISO 7042 DIN 6925 ISO 10513 DIN 6925 ISO 10513
ISO 10513
M 3 5,5 3,4 – 3,7 – 1,65 –
M 4 7 3,9 – 4,2 – 2,2 –
M 5 8 4,8 – 5,1 4,8 – 5,1 2,75 3,52
M 6 10 5,7 – 6,0 5,4 – 6,0 3,3 3,92
(M 7) 11 6,5 – 7,0 – 3,85 –
M 8 13 7,5 – 8,0 7,14 – 8,00 4,4 5,15
M 10 17 16 9 – 10 8,94 – 10,0 5,5 6,43
M 12 19 18 11 – 12 11,57 – 12,00 6,6 8,30
(M 14) 22 21 12 – 14 13,4 – 14,1 7,7 9,68
M 16 24 14 – 16 15,7 – 16,4 8,8 11,28
(M 18) 27 16 – 18 – 9,9 –
M 20 30 18 – 20 19,0 – 20,3 11 13,52
(M 22) 32 - 20 – 22 – 12,2 –
M 24 36 22 – 24 22,6 – 23,9 13,2 16,16
(M 27) 41 25 – 27 – 14,8 –
M 30 46 28 – 30 27,3 – 30,0 16,5 19,44
(M 33) 50 31 – 33 – 18,2 –
M 36 55 34 – 36 33,1 – 36,1 19,8 23,52
(M 39) 60 37 – 39 – 21,5 –

Tabelle 7: Gegenüberstellung DIN : ISO – Muttern mit Klemmteil nach DIN 982, DIN 6924, ISO 7040, ISO 10512
Nennmaß d Schlüsselweite s Mutternhöhe h min. – max. Mindest-Schlüsselangriffsfläche m’/m w
(möglichst zu DIN 982 DIN 6924 DIN 982 DIN 6924 ISO 7040 DIN 982 ISO 7040
vermeidende Größen) ISO 7040 ISO 10512 DIN 6924 ISO 10512
ISO 10512
M 3 5,5 – 4,2 – 4,5 4,02 – 4,50 1,72 1,72
M 4 7 – 5,7 – 6,0 5,52 – 6,00 2,32 2,32
M 5 8 6,00 – 6,30 6,44 – 6,80 6,22 – 6,80 3,52 3,52
M 6 10 7,70 – 8,00 7,64 – 8,00 7,42 – 8,00 3,92 3,92
(M 7) 11 8,20 – 8,50 8,64 – 9,00 - 4,91 –
M 8 13 9,14 – 9,50 9,14 – 9,50 8,92 – 9,50 5,15 5,15
M 10 17 16 11,14 – 11,50 11,14 – 11,90 11,2 – 11,9 6,43 6,43
M 12 19 18 13,64 – 14,00 14,47 – 14,90 14,2 – 14,9 8,30 8,30
(M 14) 22 21 15,3 – 16,0 16,3 – 17,0 15,9 – 17,0 9,68 9,68
M 16 24 17,3 – 18,0 18,26 – 19,10 17,8 – 19,1 11,28 11,28
(M 18) 27 19,16 – 20,00 19,76 – 20,60 – 12,08 –
M 20 30 20,7 – 22,0 21,5 – 22,8 20,7 – 22,8 13,52 13,52
(M 22) 32 34 23,7 – 25,0 23,2 – 24,5 – 14,48 –
M 24 36 26,7 – 28,0 25,8 – 27,1 25,0 – 27,1 16,16 16,16
(M 27) 41 – 29,4 – 31,0 – 18,00 –
M 30 46 – 31,0 – 32,6 30,1 – 32,6 19,44 19,44
(M 33) 50 – 33,9 – 35,5 – 21,92 –
M 36 55 – 37,3 – 38,9 36,4 – 38,9 23,52 23,52
(M 39) 60 – 40,4 – 42,0 – 25,44 –
M 42 65 – 43,4 – 45,0 – 27,20 –
(M 45) 70 – 46,4 – 48,0 – 28,80 –
M 48 75 – 48,4 – 50,0 – 30,40 –

Tabelle 8: Gegenüberstellung DIN : ISO – Muttern mit Klemmteil nach DIN 985, ISO 10511
Nennmaß d Schlüsselweite s Mutternhöhe h min. – max. Mindest-Schlüsselangriffsfläche m’/m w
(möglichst zu DIN 985 ISO 10511 DIN 985 ISO 10511 DIN 985 ISO 10511
vermeidende Größen)
M 3 5,5 3,7 – 4,0 3,42 – 3,90 1,65 1,24
M 4 7 4,7 – 5,0 4,52 – 5,00 2,2 1,56
M 5 8 4,7 – 5,0 4,52 – 5,00 2,75 1,96
M 6 10 5,7 – 6,0 5,52 – 6,00 3,3 2,32
(M 7) 11 7,14 – 7,50 – 3,85 –
M 8 13 7,64 – 8,00 6,18 – 6,76 4,4 2,96
M 10 17 16 9,64 – 10,0 7,98 – 8,56 5,5 3,76
M 12 19 18 11,57 – 12,00 9,53 – 10,23 6,6 4,56
(M 14) 22 21 13,3 – 14,0 10,22 – 11,32 7,7 5,14
M 16 24 15,3 – 16,0 11,32 – 12,42 8,8 5,94
(M 18) 27 17,66 – 18,50 – 9,9 –
M 20 30 18,7 – 20,0 13,1 – 14,9 11 7,28
(M 22) 32 34 20,7 – 22,0 – 12,2 –
M 24 36 22,7 – 24,0 16,0 – 17,8 13,2 8,72
(M 27) 41 25,7 – 27,0 – 14,8 –
M 30 46 28,7 – 30,0 20,1 – 22,2 16,5 11,12
(M 33) 50 31,4 – 33,0 – 18,2 –
M 36 55 34,4 – 36,0 23,4 – 25,5 19,8 13,52
(M 39) 60 37,4 – 39,0 – 21,5 –
M 42 65 40,4 – 42,0 – 23,1 –
(M 45) 70 43,4 – 45,0 – 24,8 –
M 48 75 46,4 – 48,0 – 26,5 –

TI/2019.10/DE

TI-9
