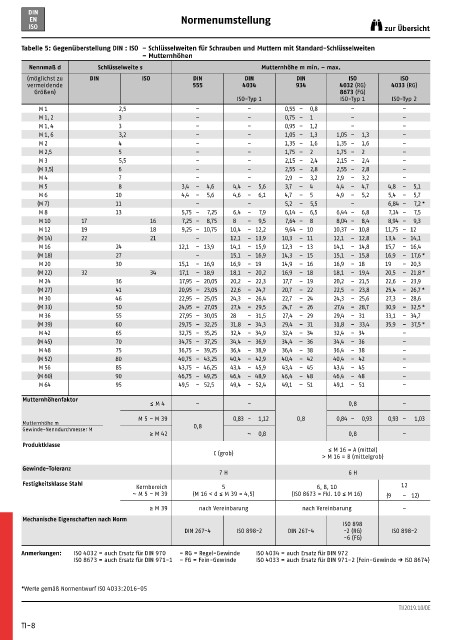

Tabelle 5: Gegenüberstellung DIN : ISO – Schlüsselweiten für Schrauben und Muttern mit Standard-Schlüsselweiten
– Mutternhöhen
Nennmaß d Schlüsselweite s Mutternhöhe m min. – max.
(möglichst zu DIN ISO DIN DIN DIN ISO ISO
vermeidende 555 4034 934 4032 (RG) 4033 (RG)
Größen) 8673 (FG)
ISO-Typ 1 ISO-Typ 1 ISO-Typ 2
M 1 2,5 – – 0,55 – 0,8 – –
M 1, 2 3 – – 0,75 – 1 – –
M 1, 4 3 – – 0,95 – 1,2 – –
M 1, 6 3,2 – – 1,05 – 1,3 1,05 – 1,3 –
M 2 4 – – 1,35 – 1,6 1,35 – 1,6 –
M 2,5 5 – – 1,75 – 2 1,75 – 2 –
M 3 5,5 – – 2,15 – 2,4 2,15 – 2,4 –
(M 3,5) 6 – – 2,55 – 2,8 2,55 – 2,8 –
M 4 7 – – 2,9 – 3,2 2,9 – 3,2 –
M 5 8 3,4 – 4,6 4,4 – 5,6 3,7 – 4 4,4 – 4,7 4,8 – 5,1
M 6 10 4,4 – 5,6 4,6 – 6,1 4,7 – 5 4,9 – 5,2 5,4 – 5,7
(M 7) 11 – – 5,2 – 5,5 – 6,84 – 7,2 *
M 8 13 5,75 – 7,25 6,4 – 7,9 6,14 – 6,5 6,44 – 6,8 7,14 – 7,5
M 10 17 16 7,25 – 8,75 8 – 9,5 7,64 – 8 8,04 – 8,4 8,94 – 9,3
M 12 19 18 9,25 – 10,75 10,4 – 12,2 9,64 – 10 10,37 – 10,8 11,75 – 12
(M 14) 22 21 – 12,1 – 13,9 10,3 – 11 12,1 – 12,8 13,4 – 14,1
M 16 24 12,1 – 13,9 14,1 – 15,9 12,3 – 13 14,1 – 14,8 15,7 – 16,4
(M 18) 27 – 15,1 – 16,9 14,3 – 15 15,1 – 15,8 16,9 – 17,6 *
M 20 30 15,1 – 16,9 16,9 – 19 14,9 – 16 16,9 – 18 19 – 20,3
(M 22) 32 34 17,1 – 18,9 18,1 – 20,2 16,9 – 18 18,1 – 19,4 20,5 – 21,8 *
M 24 36 17,95 – 20,05 20,2 – 22,3 17,7 – 19 20,2 – 21,5 22,6 – 23,9
(M 27) 41 20,95 – 23,05 22,6 – 24,7 20,7 – 22 22,5 – 23,8 25,4 – 26,7 *
M 30 46 22,95 – 25,05 24,3 – 26,4 22,7 – 24 24,3 – 25,6 27,3 – 28,6
(M 33) 50 24,95 – 27,05 27,4 – 29,5 24,7 – 26 27,4 – 28,7 30,9 – 32,5 *
M 36 55 27,95 – 30,05 28 – 31,5 27,4 – 29 29,4 – 31 33,1 – 34,7
(M 39) 60 29,75 – 32,25 31,8 – 34,3 29,4 – 31 31,8 – 33,4 35,9 – 37,5 *
M 42 65 32,75 – 35,25 32,4 – 34,9 32,4 – 34 32,4 – 34 –
(M 45) 70 34,75 – 37,25 34,4 – 36,9 34,4 – 36 34,4 – 36 –
M 48 75 36,75 – 39,25 36,4 – 38,9 36,4 – 38 36,4 – 38 –
(M 52) 80 40,75 – 43,25 40,4 – 42,9 40,4 – 42 40,4 – 42 –
M 56 85 43,75 – 46,25 43,4 – 45,9 43,4 – 45 43,4 – 45 –
(M 60) 90 46,75 – 49,25 46,4 – 48,9 46,4 – 48 46,4 – 48 –
M 64 95 49,5 – 52,5 49,4 – 52,4 49,1 – 51 49,1 – 51 –
Mutternhöhenfaktor
≤ M 4 – – 0,8 –
M 5 – M 39 0,83 - 1,12 0,8 0,84 – 0,93 0,93 – 1,03
Mutternhöhe m 0,8
Gewinde-Nenndurchmesser M
≥ M 42 ~ 0,8 0,8 –
Produktklasse
C (grob) ≤ M 16 = A (mittel)
> M 16 = B (mittelgrob)
Gewinde-Toleranz
7 H 6 H
Festigkeitsklasse Stahl Kernbereich 5 6, 8, 10 12
~ M 5 – M 39 (M 16 < d ≤ M 39 = 4,5) (ISO 8673 = Fkl. 10 ≤ M 16) (9 – 12)

≥ M 39 nach Vereinbarung nach Vereinbarung –
Mechanische Eigenschaften nach Norm
ISO 898
DIN 267-4 ISO 898-2 DIN 267-4 -2 (RG) ISO 898-2
-6 (FG)
Anmerkungen: ISO 4032 = auch Ersatz für DIN 970 – RG = Regel-Gewinde ISO 4034 = auch Ersatz für DIN 972
ISO 8673 = auch Ersatz für DIN 971-1 – FG = Fein-Gewinde ISO 4033 = auch Ersatz für DIN 971-2 (Fein-Gewinde → ISO 8674)

*Werte gemäß Normentwurf ISO 4033:2016-05
