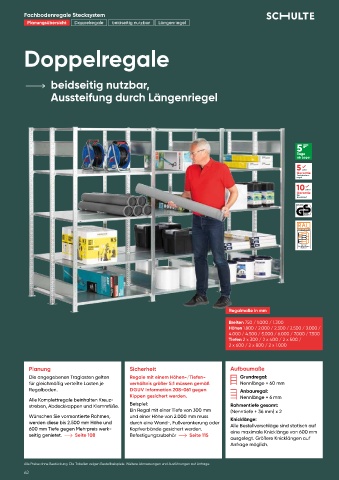

Page 64 - Schulte Lagertechnik 2024

Fachbodenregale Stecksystem
Planungsübersicht Doppelregale beidseitig nutzbar Längenriegel

Doppelregale

beidseitig nutzbar,

Aussteifung durch Längenriegel

MPA NRW
geprüfte
Sicherheit

Regalmaße in mm

Breiten 750 / 1.000 / 1.300
Höhen 1.800 / 2.000 / 2.300 / 2.500 / 3.000 /
4.000 / 4.500 / 5.000 / 6.000 / 7.000 / 7.500
Tiefen 2 x 300 / 2 x 400 / 2 x 500 /
2 x 600 / 2 x 800 / 2 x 1.000

Planung Sicherheit Aufbaumaße
Die angegebenen Traglasten gelten Regale mit einem Höhen-/Tiefen- Grundregal:
für gleichmäßig verteilte Lasten je verhältnis größer 5:1 müssen gemäß Nennlänge + 60 mm
Regalboden. DGUV Information 208-061 gegen Anbauregal:
Kippen gesichert werden. Nennlänge + 6 mm
Alle Komplettregale beinhalten Kreuz-
streben, Abdeckkappen und Klemmfüße. Beispiel: Rahmentiefe gesamt:
Ein Regal mit einer Tiefe von 300 mm (Nenntiefe + 36 mm) x 2
Wünschen Sie vormontierte Rahmen, und einer Höhe von 2.000 mm muss Knicklänge:
werden diese bis 2.500 mm Höhe und durch eine Wand-, Fußver ankerung oder Alle Bestellvorschläge sind statisch auf
600 mm Tiefe gegen Mehrpreis werk- Kopfverbände gesichert werden. eine maximale Knicklänge von 600 mm
seitig genietet. Seite 108 Befestigungszubehör Seite 115
ausgelegt. Größere Knicklängen auf
Anfrage möglich.

Alle Preise ohne Bestückung. Die Tabellen zeigen Bestellbeispiele. Weitere Abmessungen und Ausführungen auf Anfrage.
62
