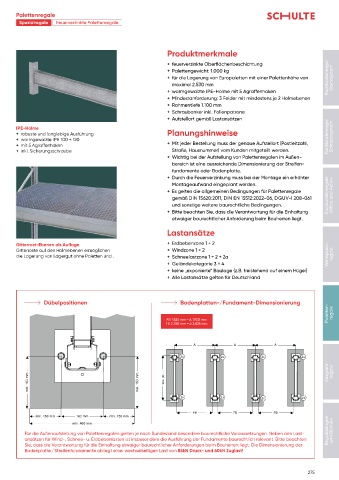

Page 277 - Schulte Lagertechnik 2024

Palettenregale
Spezialregale Feuerverzinkte Palettenregale

Feuerverzinkte Produktmerkmale

+ feuerverzinkte Oberflächenbeschichtung
+ Palettengewicht: 1.000 kg
Palettenregale + für die Lagerung von Europaletten mit einer Palettenhöhe von Fachbodenregal Stecksystem
maximal 2.530 mm
+ warmgewalzte IPE-Holme mit 5 Agraffenhaken
+ Mindestanforderung: 3 Felder mit mindestens je 2 Holmebenen
+ Rahmentiefe 1.100 mm
+ Schraubanker inkl. Folienpatrone
+ Aufstellort gemäß Lastansätzen

IPE-Holme
+ robuste und langlebige Ausführung Planungshinweise Fachbodenregal
+ warmgewalzte IPE 100 + 120 Schraubsystem
+ mit 5 Agraffenhaken + Mit jeder Bestellung muss der genaue Aufstellort (Postleitzahl,
+ inkl. Sicherungsschraube Straße, Hausnummer) vom Kunden mitgeteilt werden.
+ Wichtig bei der Aufstellung von Palettenregalen im Außen-
bereich ist eine ausreichende Dimensionierung der Streifen-
fundamente oder Bodenplatte.
+ Durch die Feuerverzinkung muss bei der Montage ein erhöhter
Montageaufwand eingeplant werden.
+ Es gelten die allgemeinen Bedingungen für Palettenregale
gemäß DIN 15620:2011, DIN EN 15512:2022-06, DGUV-I 208-061 Fachbodenregale Office und Archiv
und sonstige weitere baurechtliche Bedingungen.
+ Bitte beachten Sie, dass die Verantwortung für die Einhaltung
etwaiger baurechtlicher Anforderung beim Bauherren liegt.

Lastansätze

Gitterrost-Ebenen als Auflage + Erdbebenzone 1 + 2
Gitterroste auf den Holmebenen ermöglichen + Windzone 1 + 2
die Lagerung von Lagergut ohne Paletten und . + Schneelastzone 1 + 2 + 2a Weitspann- regale
+ Geländekategorie 3 + 4
+ keine „exponierte“ Baulage (z.B. freistehend auf einem Hügel)
+ Alle Lastansätze gelten für Deutschland

Dübelpositionen Bodenplatten-/Fundament-Dimensionierung
Paletten- regale

FB 1.825 mm = A 1.950 mm
FB 2.700 mm = A 2.825 mm

AA AA AA

2x2x 2x2x 2x2x 2x2x
Kragarm- regale

min. 150 mm min. 150 mm min. 150 mm min. 150 mm min. 150 mm 1.100 mm min. 150 mm 1.100 mm

2x2x 2x2x 2x2x 2x2x

FB FB FBFB FBFB
min. 150 mm min. 150 mm 160 mm 160 mm 160 mm min. 150 mm min. 150 mm
min. 150 mm
min. 150 mm
min. 460 mm min. 460 mm
min. 460 mm
Für die Außenaufstellung von Palettenregalen gelten je nach Bundesland besondere baurechtliche Voraussetzungen. Neben den Last- Regalanlagen und Bühnen
ansätzen für Wind-, Schnee- u. Erdbebenlasten ist insbesondere die Ausführung der Fundamente baurechtlich relevant. Bitte beachten
Sie, dass die Verantwortung für die Einhaltung etwaiger baurechtlicher Anforderungen beim Bauherren liegt. Die Dimensionierung der
Bodenplatte / Streifenfundamente obliegt einer wechselseitigen Last von 85kN Druck- und 60kN Zuglast!

275
