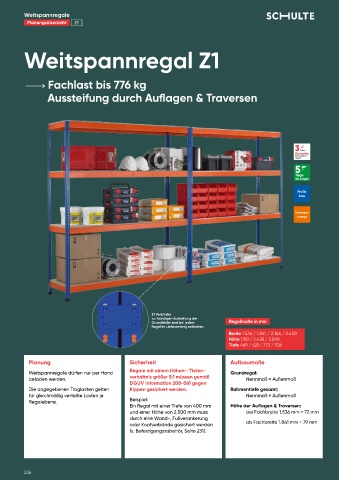

Page 228 - Schulte Lagertechnik 2024

Weitspannregale
Planungsübersicht Z1

Weitspannregal Z1

Fachlast bis 776 kg

Aussteifung durch Auflagen & Traversen

Z1 Verbinder
zur bündigen Aufstellung der
Grundfelder sind bei jedem Regalmaße in mm
Regal im Lieferumfang enthalten.
Breite 1.536 / 1.841 / 2.146 / 2.450
Höhe 1.981 / 2.438 / 3.048
Tiefe 469 / 621 / 773 / 926

Planung Sicherheit Aufbaumaße
Regale mit einem Höhen-/Tiefen-
Weitspannregale dürfen nur per Hand Grundregal:
beladen werden. verhältnis größer 5:1 müssen gemäß Nennmaß = Außenmaß
DGUV Information 208-061 gegen
Die angegebenen Traglasten gelten Kippen gesichert werden. Rahmentiefe gesamt:
für gleichmäßig verteilte Lasten je Nennmaß = Außenmaß
Regalebene. Beispiel:
Ein Regal mit einer Tiefe von 400 mm Höhe der Auflagen & Traversen:
und einer Höhe von 2.500 mm muss bei Fachbreite 1.536 mm = 72 mm
durch eine Wand-, Fußver ankerung
oder Kopfverbände gesichert werden ab Fachbreite 1.841 mm = 79 mm
(s. Befestigungszubehör, Seite 231).

226
