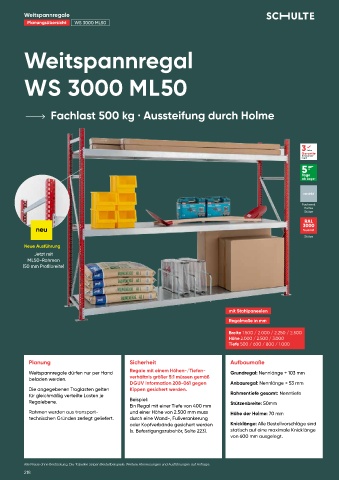

Weitspannregale
Planungsübersicht WS 3000 ML50
Weitspannregal
WS 3000 ML50
Fachlast 500 kg · Aussteifung durch Holme
Fachwerk
Holme
Stütze
Stütze
Neue Ausführung
Jetzt mit
ML50-Rahmen
(50 mm Profilbreite)
mit Stahlpaneelen
Regalmaße in mm
Breite 1.500 / 2.000 / 2.250 / 2.500
Höhe 2.000 / 2.500 / 3.000
Tiefe 500 / 600 / 800 / 1.000
Planung Sicherheit Aufbaumaße
Regale mit einem Höhen-/Tiefen-
Weitspannregale dürfen nur per Hand Grundregal: Nennlänge + 103 mm
beladen werden. verhältnis größer 5:1 müssen gemäß
DGUV Information 208-061 gegen Anbauregal: Nennlänge + 53 mm
Die angegebenen Traglasten gelten Kippen gesichert werden.
für gleichmäßig verteilte Lasten je Rahmentiefe gesamt: Nenntiefe
Regalebene. Beispiel: Stützenbreite: 50mm
Ein Regal mit einer Tiefe von 400 mm
Rahmen werden aus transport- und einer Höhe von 2.500 mm muss Höhe der Holme: 70 mm
technischen Gründen zerlegt geliefert. durch eine Wand-, Fußver ankerung
oder Kopfverbände gesichert werden Knicklänge: Alle Bestellvorschläge sind
(s. Befestigungszubehör, Seite 223). statisch auf eine maximale Knicklänge
von 600 mm ausgelegt.
Alle Preise ohne Bestückung. Die Tabellen zeigen Bestellbeispiele. Weitere Abmessungen und Ausführungen auf Anfrage.
