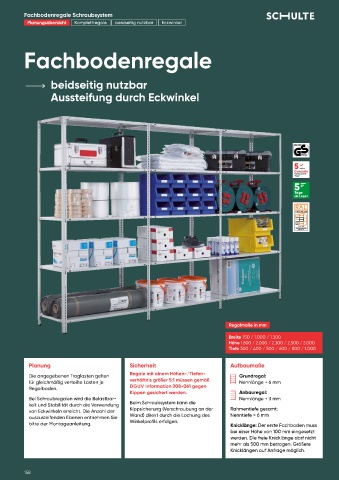

Page 160 - Schulte Lagertechnik 2024
P. 160
Fachbodenregale Schraubsystem
Planungsübersicht Komplettregale beidseitig nutzbar Eckwinkel
Fachbodenregale
beidseitig nutzbar
Aussteifung durch Eckwinkel
MPA NRW
geprüfte
Sicherheit
Regalmaße in mm
Breite 750 / 1.000 / 1.300
Höhe 1.800 / 2.000 / 2.300 / 2.500 / 3.000
Tiefe 300 / 400 / 500 / 600 / 800 / 1.000
Planung Sicherheit Aufbaumaße
Die angegebenen Traglasten gelten Regale mit einem Höhen-/Tiefen- Grundregal:
für gleichmäßig verteilte Lasten je verhältnis größer 5:1 müssen gemäß Nennlänge + 6 mm
Regalboden. DGUV Information 208-061 gegen
Kippen gesichert werden. Anbauregal:
Bei Schraubregalen wird die Belastbar- Nennlänge + 3 mm
keit und Stabilität durch die Verwendung Beim Schraubsystem kann die
von Eckwinkeln erreicht. Die Anzahl der Kippsicherung (Verschraubung an der Rahmentiefe gesamt:
auszusteifenden Ebenen entnehmen Sie Wand) direkt durch die Lochung des Nenntiefe + 6 mm
bitte der Montageanleitung. Winkelprofils erfolgen. Knicklänge: Der erste Fachboden muss
bei einer Höhe von 100 mm eingesetzt
werden. Die freie Knicklänge darf nicht
mehr als 500 mm betragen. Größere
Knicklängen auf Anfrage möglich.
