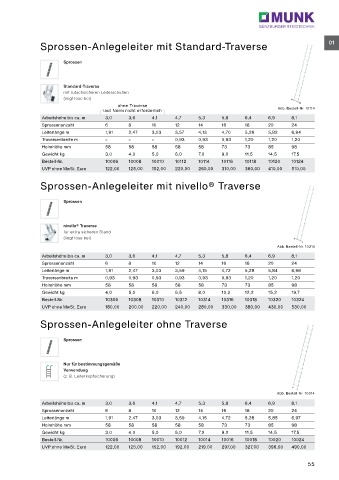

Page 55 - Munk Ratgeber Steigtechnik 2024
P. 55
Sprossen-Anlegeleiter mit Standard-Traverse 01
Sprossen
Standard-Traverse
mit rutschsicheren Leiterschuhen
(liegt lose bei)
ohne Traverse
laut Norm nicht erforderlich Abb. Bestell-Nr. 10114
Arbeitshöhe bis ca. m 3,0 3,6 4,1 4,7 5,3 5,8 6,4 6,9 8,1
Sprossenanzahl 6 8 10 12 14 16 18 20 24
Leiterlänge m 1,91 2,47 3,03 3,57 4,13 4,70 5,26 5,82 6,94
Traversenbreite m – – – 0,93 0,93 0,93 1,20 1,20 1,20
Holmhöhe mm 58 58 58 58 58 73 73 85 98
Gewicht kg 3,0 4,0 5,0 6,0 7,0 9,0 11,5 14,5 17,5
Bestell-Nr. 10006 10008 10010 10112 10114 10116 10118 10120 10124
UVP ohne MwSt. Euro 122,00 125,00 152,00 220,00 260,00 310,00 360,00 410,00 510,00
Sprossen-Anlegeleiter mit nivello® Traverse
Sprossen
nivello® Traverse
für extra sicheren Stand
(liegt lose bei)
Abb. Bestell-Nr. 10314
Arbeitshöhe bis ca. m 3,0 3,6 4,1 4,7 5,3 5,8 6,4 6,9 8,1
Sprossenanzahl 6 8 10 12 14 16 18 20 24
Leiterlänge m 1,91 2,47 3,03 3,59 4,15 4,72 5,28 5,84 6,96
Traversenbreite m 0,93 0,93 0,93 0,93 0,93 0,93 1,20 1,20 1,20
Holmhöhe mm 58 58 58 58 58 73 73 85 98
Gewicht kg 4,0 5,0 6,0 6,5 8,0 10,0 12,2 15,2 19,7
Bestell-Nr. 10306 10308 10310 10312 10314 10316 10318 10320 10324
UVP ohne MwSt. Euro 180,00 200,00 220,00 240,00 280,00 330,00 380,00 430,00 530,00
Sprossen-Anlegeleiter ohne Traverse
Sprossen
Nur für bestimmungsgemäße
Verwendung
(z. B. Leiterkopfsicherung)
Abb. Bestell-Nr. 10014
Arbeitshöhe bis ca. m 3,0 3,6 4,1 4,7 5,3 5,8 6,4 6,9 8,1
Sprossenanzahl 6 8 10 12 14 16 18 20 24
Leiterlänge m 1,91 2,47 3,03 3,59 4,15 4,72 5,28 5,85 6,97
Holmhöhe mm 58 58 58 58 58 73 73 85 98
Gewicht kg 3,0 4,0 5,0 6,0 7,0 9,0 11,5 14,5 17,5
Bestell-Nr. 10006 10008 10010 10012 10014 10016 10018 10020 10024
UVP ohne MwSt. Euro 122,00 125,00 152,00 192,00 219,00 297,00 327,00 396,00 490,00
55
