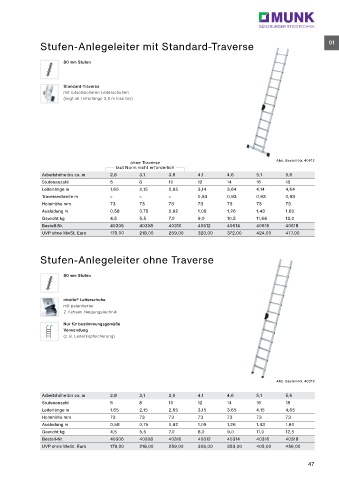

Page 47 - Munk Ratgeber Steigtechnik 2024
P. 47
Stufen-Anlegeleiter mit Standard-Traverse 01
80 mm Stufen
Standard-Traverse
mit rutschsicheren Leiterschuhen
(liegt ab Leiterlänge 3,0 m lose bei)
ohne Traverse Abb. Bestell-Nr. 40612
laut Norm nicht erforderlich
Arbeitshöhe bis ca. m 2,8 3,1 3,6 4,1 4,6 5,1 5,6
Stufenanzahl 6 8 10 12 14 16 18
Leiterlänge m 1,65 2,15 2,65 3,14 3,64 4,14 4,64
Traversenbreite m – – – 0,93 0,93 0,93 0,93
Holmhöhe mm 73 73 73 73 73 73 73
Ausladung m 0,58 0,75 0,92 1,09 1,26 1,43 1,60
Gewicht kg 4,5 5,5 7,0 9,0 10,5 11,64 13,0
Bestell-Nr. 40306 40308 40310 40612 40614 40616 40618
UVP ohne MwSt. Euro 179,00 218,00 259,00 320,00 372,00 424,00 477,00
Stufen-Anlegeleiter ohne Traverse
80 mm Stufen
nivello® Leiterschuhe
mit patentierter
2-Achsen-Neigungstechnik
Nur für bestimmungsgemäße
Verwendung
(z. B. Leiterkopfsicherung)
Abb. Bestell-Nr. 40312
Arbeitshöhe bis ca. m 2,8 3,1 3,6 4,1 4,6 5,1 5,6
Stufenanzahl 6 8 10 12 14 16 18
Leiterlänge m 1,65 2,15 2,65 3,15 3,65 4,15 4,65
Holmhöhe mm 73 73 73 73 73 73 73
Ausladung m 0,58 0,75 0,92 1,09 1,26 1,43 1,60
Gewicht kg 4,5 5,5 7,0 8,0 9,0 11,0 12,5
Bestell-Nr. 40306 40308 40310 40312 40314 40316 40318
UVP ohne MwSt. Euro 179,00 218,00 259,00 306,00 353,00 405,00 456,00
47
