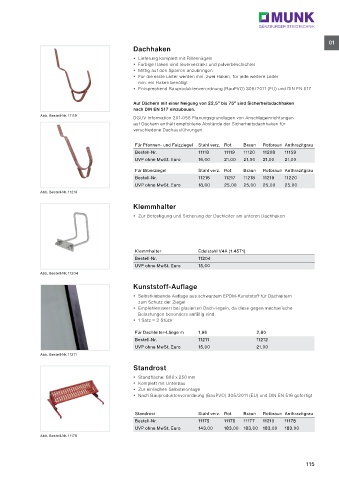

Page 115 - Munk Ratgeber Steigtechnik 2024
P. 115
01
Dachhaken
Lieferung komplett mit Rillennägeln
Farbige Haken sind feuerverzinkt und pulverbeschichtet
Mittig auf den Sparren anzubringen
Für die erste Leiter werden min. zwei Haken, für jede weitere Leiter
min. ein Haken benötigt
Entsprechend Bauproduktenverordnung (BauPVO) 305/2011 (EU) und DIN EN 517
Auf Dächern mit einer Neigung von 22,5° bis 75° sind Sicherheitsdachhaken
nach DIN EN 517 einzubauen.
Abb. Bestell-Nr. 11119 DGUV Information 201-056 Planungsgrundlagen von Anschlageinrichtungen
auf Dächern enthält empfohlene Abstände der Sicherheitsdachhaken für
verschiedene Dachausführungen.
Für Pfannen- und Falzziegel Stahl verz. Rot Braun Rotbraun Anthrazitgrau
Bestell-Nr. 11118 11119 11120 11208 11159
UVP ohne MwSt. Euro 16,00 21,00 21,00 21,00 21,00
Für Biberziegel Stahl verz. Rot Braun Rotbraun Anthrazitgrau
Bestell-Nr. 11216 11217 11218 11219 11220
UVP ohne MwSt. Euro 18,00 25,00 25,00 25,00 25,00
Abb. Bestell-Nr. 11219
Klemmhalter
Zur Befestigung und Sicherung der Dachleiter am unteren Dachhaken
Klemmhalter Edelstahl V4A (1.4571)
Bestell-Nr. 11204
UVP ohne MwSt. Euro 15,00
Abb. Bestell-Nr. 11204
Kunststoff-Auflage
Selbstklebende Auflage aus schwarzem EPDM-Kunststoff für Dachleitern
zum Schutz der Ziegel
Empfehlenswert bei glasierten Dachziegeln, da diese gegen mechanische
Belastungen besonders anfällig sind
1 Satz = 2 Stück
Für Dachleiter-Länge m 1,96 2,80
Bestell-Nr. 11211 11212
UVP ohne MwSt. Euro 15,00 21,00
Abb. Bestell-Nr. 11211
Standrost
Standfläche: 800 x 250 mm
Komplett mit Unterbau
Zur einfachen Selbstmontage
Nach Bauproduktenverordnung (BauPVO) 305/2011 (EU) und DIN EN 516 gefertigt
Standrost Stahl verz. Rot Braun Rotbraun Anthrazitgrau
Bestell-Nr. 11175 11176 11177 11210 11178
UVP ohne MwSt. Euro 143,00 183,00 183,00 183,00 183,00
Abb. Bestell-Nr. 11176
115
