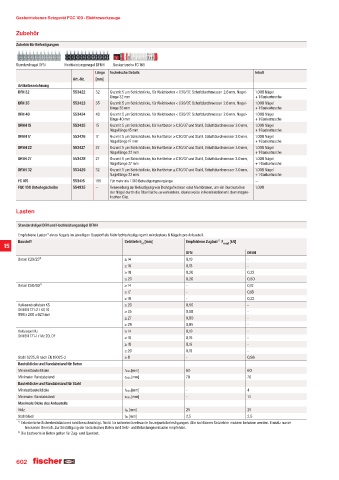

P. 602
Gasbetriebenes Setzgerät FGC 100 · Elektrowerkzeuge
Zubehör
Zubehör für Befestigungen
Standardnagel DFN Hochleistungsnagel DFNH Gaskartusche FC 165
Länge Technische Details Inhalt
Art.-Nr. [mm]
Artikelbezeichnung
DFN 32 553422 32 Gvz mit 5 µm Schichtdicke, für Weichbeton < C30/37, Schaftdurchmesser 2.6 mm, Nagel- 1.008 Nägel
länge 32 mm + 1 Gaskartusche
DFN 35 553423 35 Gvz mit 5 µm Schichtdicke, für Weichbeton < C30/37, Schaftdurchmesser 2.6 mm, Nagel- 1.008 Nägel
länge 35 mm + 1 Gaskartusche
DFN 40 553424 40 Gvz mit 5 µm Schichtdicke, für Weichbeton < C30/37, Schaftdurchmesser 2.6 mm, Nagel- 1.008 Nägel
länge 40 mm + 1 Gaskartusche
DFNH 15 553425 15 Gvz mit 5 µm Schichtdicke, für Hartbeton ≥ C30/37 und Stahl, Schaftdurchmesser 3.0 mm, 1.008 Nägel
Nagellänge 15 mm + 1 Gaskartusche
DFNH 17 553426 17 Gvz mit 5 µm Schichtdicke, für Hartbeton ≥ C30/37 und Stahl, Schaftdurchmesser 3.0 mm, 1.008 Nägel
Nagellänge 17 mm + 1 Gaskartusche
DFNH 22 553427 22 Gvz mit 5 µm Schichtdicke, für Hartbeton ≥ C30/37 und Stahl, Schaftdurchmesser 3.0 mm, 1.008 Nägel
Nagellänge 22 mm + 1 Gaskartusche
DFNH 27 553428 27 Gvz mit 5 µm Schichtdicke, für Hartbeton ≥ C30/37 und Stahl, Schaftdurchmesser 3.0 mm, 1.008 Nägel
Nagellänge 27 mm + 1 Gaskartusche
DFNH 32 553429 32 Gvz mit 5 µm Schichtdicke, für Hartbeton ≥ C30/37 und Stahl, Schaftdurchmesser 3.0 mm, 1.008 Nägel
Nagellänge 32 mm + 1 Gaskartusche
FC 165 553416 165 Für mehr als 1.100 Befestigungsvorgänge —
FGC 100 Unterlegscheibe 554935 — Verwendung zur Befestigung von Drahtgeflechten oder Membranen, um ein Durchstoßen 1.008
der Nägel durch die Oberfläche zu verhindern, idealerweise in Kombination mit dem magne-
tischen Clip.
Lasten
Standardnägel DFN und Hochleistungsnägel DFNH
Empfohlene Lasten¹ eines Nagels im jeweiligen Baustoff als Mehrfachbefestigung mit mindestens 6 Nägeln pro Anbauteil.
Baustoff Setztiefe h [mm] Empfohlene Zuglast ¹ F empf [kN]
ef
15
DFN DFNH
Beton C20/25² ≥ 14 0,10 -
≥ 16 0,18 -
≥ 18 0,20 0,22
≥ 20 0,20 0,50
Beton C50/60² ≥ 14 - 0,12
≥ 17 - 0,18
≥ 18 - 0,22
Kalksandvollstein KS ≥ 20 0,50 -
DIN EN 771-2 / KS 16 ≥ 25 0,68 -
998 x 200 x 623 mm
≥ 27 0,80 -
≥ 29 0,95 -
Vollziegel Mz ≥ 14 0,10 -
DIN EN 771-1 / Mz 20, DF ≥ 16 0,16 -
≥ 18 0,19 -
≥ 20 0,19 -
Stahl S235JR nach EN 10025-2 ≥ 8 - 0,96
Bauteildicke und Randabstand für Beton
Mindestbauteildicke hmin [mm] 60 60
Minimaler Randabstand cmin [mm] 70 70
Bauteildicke und Randabstand für Stahl
Mindestbauteildicke hmin [mm] - 4
Minimaler Randabstand cmin [mm] - 14
Maximale Dicke des Anbauteils
Holz tfix [mm] 25 25
Stahlblech tfix [mm] 2,5 2,5
¹ Erforderliche Sicherheitsfaktoren sind berücksichtigt. Nicht für sicherheitsrelevante Einzelpunktbefestigungen. Alle sichtbaren Setzfehler müssen behoben werden. Einsatz nur im
trockenen Bereich. Zur Bestätigung der technischen Daten sind Setz- und Belastungsversuche empfohlen.
² Die Lastwerte in Beton gelten für Zug- und Querlast.
