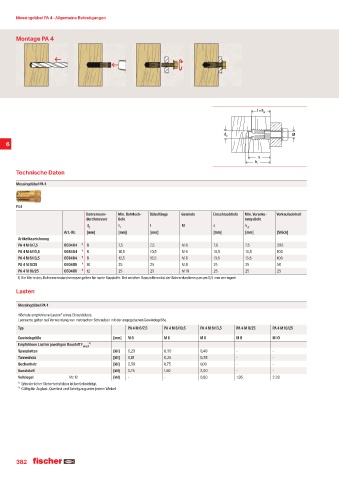

P. 382
Messingdübel PA 4 · AllgemeineBefestigungen
Montage PA 4
l = h
ef
d 0 M
6
s
h
1
Technische Daten
Messingdübel PA 4
PA4
Bohrernenn- Min. Bohrloch- Dübellänge Gewinde Einschraubtiefe Min. Veranke- Verkaufseinheit
durchmesser tiefe rungstiefe
d h l M s h
0 1 ef
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
PA 4 M 6/7,5 050484 ¹ 8 7,5 7,5 M 6 7,5 7,5 200
PA 4 M 6/10,5 058484 ¹ 8 10,5 10,5 M 6 10,5 10,5 100
PA 4 M 6/13,5 059484 ¹ 8 13,5 13,5 M 6 13,5 13,5 100
PA 4 M 8/25 050485 ¹ 10 25 25 M 8 25 25 50
PA 4 M 10/25 050486 ¹ 12 25 25 M 10 25 25 25
1) Die Werte des Bohrernenndurchmesser gelten für harte Baustoffe. Bei weichen Baustoffen wird der Bohrerdurchmesser um 0,5 mm verringert.
Lasten
Messingdübel PA 4
Höchste empfohlene Lasten¹ eines Einzeldübels.
Lastwerte gelten bei Verwendung von metrischen Schrauben mit der angegebenen Gewindegröße.
Typ PA 4 M 6/7,5 PA 4 M 6/10,5 PA 4 M 6/13,5 PA 4 M 8/25 PA 4 M 10/25
Gewindegröße [mm] M 6 M 6 M 6 M 8 M 10
Empfohlene Last im jeweiligen Baustoff F empf ²
Spanplatten [kN] 0,20 0,30 0,40 - -
Tannenholz [kN] 0,18 0,25 0,38 - -
Buchenholz [kN] 0,50 0,75 1,00 - -
Kunststoff [kN] 0,75 1,50 2,00 - -
Vollziegel Mz 12 [kN] - - 0,80 1,95 2,30
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
382
