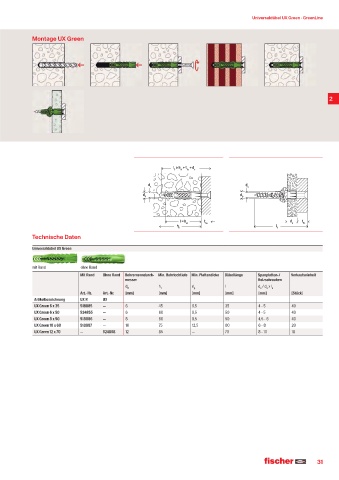

Page 31 - fischer Hauptkatalog Befestigungstechnik
P. 31
Universaldübel UX Green · GreenLine
Montage UX Green
2
l ≥ h + t + d s
fix
S
ef
d s d s
d d
0 0
l = h ef t fix d p t fix
h 1 l S
Technische Daten
Universaldübel UX Green
mit Rand ohne Rand
Mit Rand Ohne Rand Bohrernenndurch- Min. Bohrlochtiefe Min. Plattendicke Dübellänge Spanplatten-/ Verkaufseinheit
messer Holzschrauben
d 0 h 1 d p l d / d x l s
s
s
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung UX R UX
UX Green 6 x 35 518885 — 6 45 9,5 35 4 - 5 40
UX Green 6 x 50 524855 — 6 60 9,5 50 4 - 5 40
UX Green 8 x 50 518886 — 8 60 9,5 50 4,5 - 6 40
UX Green 10 x 60 518887 — 10 75 12,5 60 6 - 8 20
UX Green 12 x 70 — 524858 12 85 — 70 8 - 10 18
