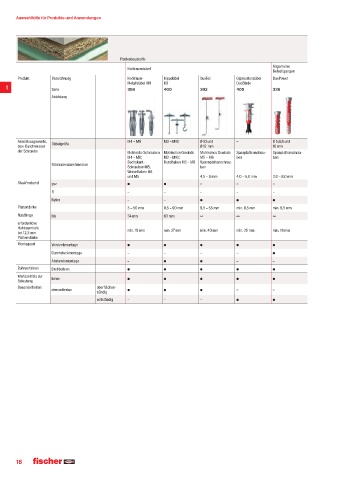

Page 18 - fischer Hauptkatalog Befestigungstechnik
P. 18
Auswahlhilfe für Produkte und Anwendungen
Plattenbaustoffe
Allgemeine
Hohlraumdübel
Befestigungen
Produkt Bezeichnung Hohlraum- Kippdübel DuoTec Gipskartondübel DuoPower
Metalldübel HM KD DuoBlade
1 Seite 396 400 392 405 336
Abbildung
Anschlussgewinde, Dübelgröße M4 – M8 M3 – M10 Ø 10 und – Ø 5,6,8 und
bzw. Durchmesser Ø 12 mm 10 mm
der Schraube Metrische Schrauben Metrisches Gewinde Metrisches Gewinde Spanplattenschrau- Spanplattenschrau-
M4 – M6; M3 – M10; M5 – M6 ben ben
Sechskant- Rundhaken M3 – M8 Spannplattenschrau-
Schraubendurchmesser
Schrauben M8; ben
Winkelhaken M4
und M5 4,5 – 6 mm 4,0 – 5,0 mm 3,0 – 8,0 mm
Steel/material gvz – – –
R – – – – –
Nylon – –
Plattendicke 3 – 50 mm 9,5 – 90 mm 9,5 – 55 mm min. 9,5 mm min. 9,5 mm
Nutzlänge bis 34 mm 63 mm ∞ ∞ ∞
erforderliche
Hohlraumtiefe min. 19 mm min. 27 mm min. 40 mm min. 35 mm min. 18 mm
bei 12,5 mm
Plattenstärke
Montageart Vorsteckmontage
Durchsteckmontage – – – –
Abstandsmontage – – –
Bohrverfahren Drehbohren
Wartezeit bis zur keine
Belastung
Besonderheiten oberflächen-
demontierbar – –
bündig
vollständig – – –
18
