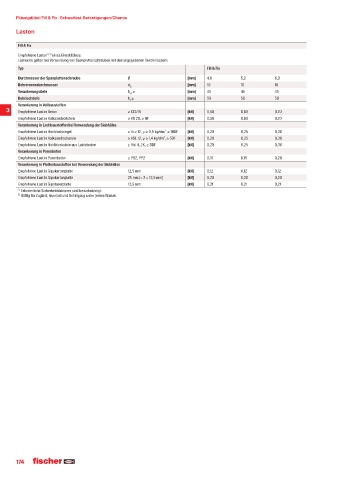

Page 174 - fischer Hauptkatalog Befestigungstechnik

Flüssigdüb
Flüssigdübel Fill & Fix · Schwerlast-Befestigungen/Chemieel Fill & Fix · Schwerlast-Befestigungen/Chemie
Lasten

Fill & Fix
Empfohlene Lasten¹« ²« eines Einzeldübels.
Lastwerte gelten bei Verwendung von Spanplattenschrauben mit den angegebenen Durchmessern.
Typ Fill & Fix
Durchmesser der Spanplattenschraube Ø [mm] 4,0 5,0 6,0
Bohrernenndurchmesser d 0 [mm] 10 10 10
Verankerungstiefe h ≥ [mm] 45 45 45
ef
Bohrlochtiefe h ≥ [mm] 50 50 50
1
Verankerung in Vollbaustoffen
3 Empfohlene Last in Beton ≥ C12/15 [kN] 0,50 0,60 0,70
Empfohlene Last in Kalksandvollstein ≥ KS 20, ≥ NF [kN] 0,50 0,60 0,70
Verankerung in Lochbaustoffen bei Verwendung der Siebhülse
Empfohlene Last in Hochlochziegel ≥ HLz 12, ρ ≥ 0,9 kg/dm³, ≥ 16DF [kN] 0,20 0,25 0,30
Empfohlene Last in Kalksandlochstein ≥ KSL 12, ρ ≥ 1,4 kg/dm³, ≥ 5DF [kN] 0,20 0,25 0,30
Empfohlene Last in Hohlblockstein aus Leichtbeton ≥ Hbl 4, 2K, ≥ 8DF [kN] 0,20 0,25 0,30
Verankerung in Porenbeton
Empfohlene Last in Porenbeton ≥ PB2, PP2 [kN] 0,10 0,15 0,20
Verankerung in Plattenbaustoffen bei Verwendung der Siebhülse
Empfohlene Last in Gipskartonplatte 12,5 mm [kN] 0,12 0,12 0,12
Empfohlene Last in Gipskartonplatte 25 mm (= 2 × 12,5 mm) [kN] 0,20 0,20 0,20
Empfohlene Last in Gipsfaserplatte 12,5 mm [kN] 0,21 0,21 0,21
¹« Erforderliche Sicherheitsfaktoren sind berücksichtigt.
²« Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.

174
