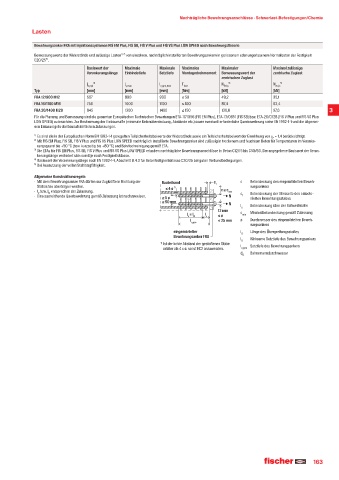

Nachträgliche Bewehrungsanschlüsse · Schwerlast-Befestigungen/Chemie

Lasten

Bewehrungsanker FRA mit Injektionssystemen FIS EM Plus, FIS SB, FIS V Plus und FIS VS Plus LOW SPEED nach Bewehrungstheorie
Bemessungswerte der Widerstände und zulässige Lasten¹« ²« von einzelnen, nachträglich installierten Bewehrungsankern in gerissenem oder ungerissenem Normalbeton der Festigkeit
C20/25³«.
Basiswert der Maximale Maximale Maximales Maximaler Maximal zulässige
Verankerungslänge Einbindetiefe Setztiefe Montagedrehmoment Bemessungswert der zentrische Zuglast
zentrischen Zuglast
l °« l l T N »« N »«
b,rqd v,max e,ges,max inst Rd,s zul,s
Typ [mm] [mm] [mm] [Nm] [kN] [kN]
FRA 12/900 M12 567 800 900 ≤ 50 49,2 35,1
FRA 16/1100 M16 756 1000 1100 ≤ 100 87,4 62,4
FRA 20/1400 M20 945 1300 1400 ≤ 150 136,6 97,6 3
Für die Planung und Bemessung sind die gesamten Europäischen Technischen Bewertungen ETA-17/1056 (FIS EM Plus), ETA-13/0651 (FIS SB) bzw. ETA-20/0728 (FIS V Plus und FIS VS Plus
LOW SPEED) zu beachten. Zur Bestimmung der Einbaumaße (minimale Betonüberdeckung, Abstände etc.) sowie eventuell erforderliche Querbewehrung siehe EN 1992-1-1 und die allgemei-
nen Einbauregeln der bauaufsichtlichen Zulassungen.
¹« Es sind die in der Europäischen Norm EN 1992-1-1 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt.
F
²« Mit FIS EM Plus, FIS SB, FIS V Plus und FIS VS Plus LOW SPEED nachträglich installierte Bewehrungsanker sind zulässig in trockenem und feuchtem Beton für Temperaturen im Veranke-
rungsgrund bis +50 °C (bzw. kurzzeitig bis +80 °C) und Bohrlochreinigung gemäß ETA.
³« Die ETAs für FIS EM Plus, FIS SB, FIS V Plus und FIS VS Plus LOW SPEED erlauben nachträgliche Bewehrungsanschlüsse in Beton C12/15 bis C50/60. Der angegebene Basiswert der Veran-
kerungslänge verändert sich somit je nach Festigkeitsklasse.
°« Basiswert der Verankerungslänge nach EN 1992-1-1, Abschnitt 8.4.3 für Betonfestigkeitsklasse C20/25 bei guten Verbundbedingungen.
»« Bei Ausnutzung der vollen Stahltragfähigkeit.
Allgemeine Konstruktionsregeln
· Mit dem Bewehrungsanker FRA dürfen nur Zugkräfte in Richtung der Bauteilrand c 1 c Betondeckung des eingemörtelten Beweh-
Stabachse übertragen werden. 1) rungsankers
· l bzw. l entsprechen der Zulassung. ≤ 4 ø c ≥ c min c Betondeckung der Stirnseite des einbeto-
0
V
· Eine ausreichende Querbewehrung gemäß Zulassung ist nachzuweisen. ≥ 5 ø d o N 1 nierten Bewehrungsstabes
≥ 50 mm N l Betondeckung über der Schweißstelle
12 mm e
l = l 0 l e ≤ ø c min Mindestbetondeckung gemäß Zulassung
V
l ≤ 25 mm ø Durchmesser des eingemörtelten Beweh-
e,ges
rungsankers
eingemörtelter l 0 Länge des Übergreifungsstoßes
Bewehrungsanker FRA
l V Wirksame Setztiefe des Bewehrungsankers
1) Ist der lichte Abstand der gestoßenen Stäbe l Setztiefe des Bewehrungsankers
größer als 4 x ø, so ist EC2 anzuwenden. e,ges
d 0 Bohrernenndurchmesser
