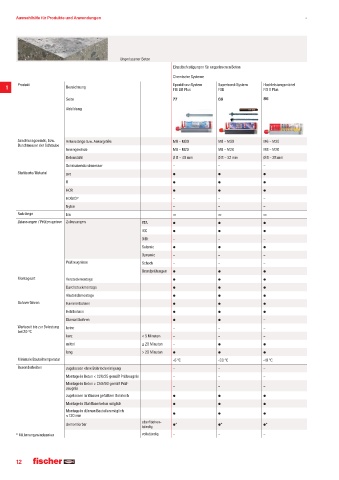

Auswahlhilfe für Produkte und Anwendungen ·
Ungerissener Beton
Einzelbefestigungen für ungerissenen Beton Einzelbefestigungen für ungerissenen Beton Redundante Befestigungen (Mehrfachbefestigungen)
Chemische Systeme Stahlanker Stahlanker Langschaftdübel
Produkt Epoxidharz-System Superbond-System Hochleistungsmörtel Bolzenanker Bolzenanker Betonschraube Hochleistungsanker Nagelanker Einschlaganker
1 Bezeichnung FIS EM Plus FSB FIS V Plus FAZ II FBN II FBS II FH II FNA II EA II SXR / SXRL
Seite 77 69 86 186 250 216 203 236 231 280
Abbildung
Anschlussgewinde, bzw. Ankerstange bzw. Ankergröße M8 – M30 M8 – M30 M6 – M30 M6 – M24 M6 – M20 Ø 6 – 14 mm Ø 10 – 32 mm Ø 6 mm M6 – M8 – Ø 8 – 14 mm
Durchmesser der Schraube
Innengewinde M8 – M20 M8 – M20 M8 – M20 – – M6 – M12 – M6 – M12 –
Betonstahl Ø 8 – 40 mm Ø 8 – 32 mm Ø 8 – 28 mm – – – – – – –
Schraubendurchmesser – – – – – – – – – Ø 6 – 10 mm
Stahlsorte/Material gvz
R
HCR – – – – –
HDG/CP – – – – – – – –
Nylon – – – – – – – – –
Nutzlänge bis ∞ ∞ ∞ 300 mm 300 mm 205 mm 100 mm 120 mm ∞ 290 mm
Zulassungen / Prüfzeugnisse Zulassungen ETA
ICC – – – – –
DiBt – – – – – – – – –
Seismic – ()* – – –
Dynamic – – – – – – – – – –
Prüfzeugnisse Schock – – – – – – – –
Brandprüfungen –
Montageart Vorsteckmontage – * – –
Durchsteckmontage –
Abstandsmontage – * – –
Bohrverfahren Hammerbohren
Hohlbohren – – –
Diamantbohren – – – – – –
Wartezeit bis zur Belastung keine – – –
bei 20 °C
kurz < 5 Minuten – – – – – – – – – –
mittel ≤ 20 Minuten – – – – – – – –
lang > 20 Minuten – – – – – – –
Minimale Bauteiltemperatur -5 °C -30 °C -10 °C -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C
Besonderheiten zugelassen ohne Bohrlochreinigung – – – – – – – – –
Montage in Beton < C20/25 gemäß Prüfzeugnis – – – – – – – – –
Montage in Beton > C50/60 gemäß Prüf- – – – – – – – – –
zeugnis
zugelassen in Wasser gefülltem Bohrloch –
Montage in Stahlfaserbeton möglich – – – – – – –
Montage in dünnen Bauteilen möglich
≤ 120 mm
oberflächen-
demontierbar * * * – – * –
bündig
* Mit Innengewindeanker vollständig – – – – – – – –
12
