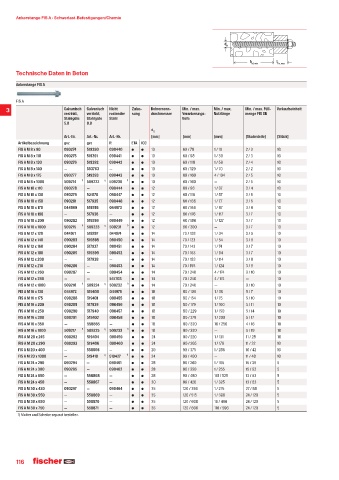

Page 116 - fischer Hauptkatalog Befestigungstechnik
P. 116
Ankerstange FIS A · Schwerlast-Befestigungen/Chemie
d 0
h ef, min t fix, max
Technische Daten in Beton
Ankerstange FIS A
FIS A
Galvanisch Galvanisch Nicht Zulas- Bohrernenn- Min. / max. Min. / max. Min. / max. Füll- Verkaufseinheit
3
verzinkt, verzinkt, rostender sung durchmesser Verankerungs- Nutzlänge menge FIS SB
Stahlgüte Stahlgüte Stahl tiefe
5.8 8.8
d
0
Art.-Nr. Art.-Nr. Art.-Nr. [mm] [mm] [mm] [Skalenteile] [Stück]
Artikelbezeichnung gvz gvz R ETA ICC
FIS A M 8 x 90 090274 519390 090440 º º 10 60 / 78 1 / 19 2 / 3 10
FIS A M 8 x 110 090275 519391 090441 º º 10 60 / 98 1 / 39 2 / 3 10
FIS A M 8 x 130 090276 519392 090442 º º 10 60 / 118 1 / 59 2 / 4 10
FIS A M 8 x 140 — 553763 — º º 10 60 / 129 1 / 70 2 / 2 10
FIS A M 8 x 175 090277 519393 090443 º º 10 60 / 160 4 / 104 2 / 5 10
FIS A M 8 x 1000 509214 ¹« 509222 ¹« 509230 ¹« º º 10 60 / 160 — 2 / 5 10
FIS A M 10 x 110 090278 — 090444 º º 12 60 / 96 1 / 37 3 / 4 10
FIS A M 10 x 130 090279 524170 090447 º º 12 60 / 116 1 / 57 3 / 5 10
FIS A M 10 x 150 090281 517935 090448 º º 12 60 / 136 1 / 77 3 / 5 10
FIS A M 10 x 170 044969 519395 044973 º º 12 60 / 156 1 / 97 3 / 6 10
FIS A M 10 x 190 — 517936 — º º 12 60 / 176 1 / 117 3 / 7 10
FIS A M 10 x 200 090282 519396 090449 º º 12 60 / 186 1 / 127 3 / 7 10
FIS A M 10 x 1000 509215 ¹« 509223 ¹« 509231 ¹« º º 12 60 / 200 — 3 / 7 10
FIS A M 12 x 120 044971 519397 044974 º º 14 70 / 103 1 / 34 3 / 5 10
FIS A M 12 x 140 090283 519398 090450 º º 14 70 / 123 1 / 54 3 / 6 10
FIS A M 12 x 160 090284 517937 090451 º º 14 70 / 143 1 / 74 3 / 7 10
FIS A M 12 x 180 090285 519399 090452 º º 14 70 / 163 1 / 94 3 / 7 10
FIS A M 12 x 200 — 517938 — º º 14 70 / 183 1 / 114 3 / 8 10
FIS A M 12 x 210 090286 — 090453 º º 14 70 / 193 1 / 124 3 / 9 10
FIS A M 12 x 260 090287 — 090454 º º 14 70 / 240 4 / 174 3 / 10 10
FIS A M 12 x 280 — — 547703 º º 14 70 / 240 4 / 174 — 10
FIS A M 12 x 1000 509216 ¹« 509224 ¹« 509232 ¹« º º 14 70 / 240 — 3 / 10 10
FIS A M 16 x 130 044972 519400 044975 º º 18 80 / 109 1 / 30 5 / 7 10
FIS A M 16 x 175 090288 519401 090455 º º 18 80 / 154 1 / 75 5 / 10 10
FIS A M 16 x 200 090289 517939 090456 º º 18 80 / 179 1 / 100 5 / 11 10
FIS A M 16 x 250 090290 517940 090457 º º 18 80 / 229 1 / 150 5 / 14 10
FIS A M 16 x 300 090291 519402 090458 º º 18 80 / 279 1 / 200 5 / 17 10
FIS A M 16 x 350 — 558865 — º º 18 80 / 320 10 / 250 4 / 16 10
FIS A M 16 x 1000 509217 ¹« 509225 ¹« 509233 ¹« º º 18 80 / 320 — 5 / 19 10
FIS A M 20 x 245 090292 519404 090459 º º 24 90 / 220 1 / 131 11 / 28 10
FIS A M 20 x 290 090293 519406 090460 º º 24 90 / 265 1 / 176 11 / 32 10
FIS A M 20 x 400 — 558866 — º º 20 90 / 375 1 / 286 10 / 42 10
FIS A M 20 x 1000 — 519410 ¹« 519427 ¹« º º 24 90 / 400 — 11 / 48 10
FIS A M 24 x 290 090294 — 090461 º º 28 96 / 260 1 / 165 15 / 39 5
FIS A M 24 x 380 090295 — 090462 º º 28 96 / 350 1 / 255 15 / 52 5
FIS A M 24 x 650 — 558868 — º º 28 90 / 480 141 / 525 13 / 63 5
FIS A M 24 x 450 — 558867 — º º 30 96 / 420 1 / 325 13 / 63 5
FIS A M 30 x 430 090297 — 090464 º º 35 120 / 394 1 / 275 27 / 88 5
FIS A M 30 x 550 — 558869 — º º 35 120 / 515 1 / 396 24 / 120 5
FIS A M 30 x 650 — 558870 — º º 35 120 / 600 16 / 496 24 / 120 5
FIS A M 30 x 750 — 558871 — º º 35 120 / 600 116 / 596 24 / 120 5
1) Mutter und Scheibe separat bestellen.
