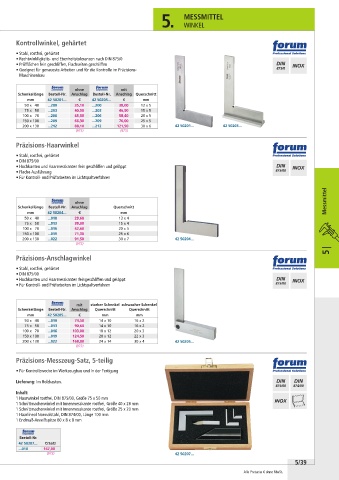

Page 355 - WS Werkzeuge 2026

5. MESSMITTEL

WINKEL

Kontrollwinkel, gehärtet

• Stahl, rostfrei, gehärtet
• Rechtwinkligkeits- und Ebenheitstoleranzen nach DIN 875/0
• Prüfflächen fein geschliffen, Flachseiten geschliffen
• Geeignet für genaueste Arbeiten und für die Kontrolle im Präzisions-
Maschinenbau

ohne mit
Schenkellänge Bestell-Nr. Anschlag Bestell-Nr. Anschlag Querschnitt
mm 42 50201... € 42 50203... € mm
50 x 40 ...200 35,10 ...200 38,00 12 x 5
75 x 50 ...203 40,50 ...203 46,90 15 x 5
100 x 70 ...206 45,50 ...206 58,40 20 x 5
150 x 100 ...209 66,30 ...209 76,00 25 x 5
200 x 130 ...212 88,10 ...212 121,50 30 x 6 42 50201... 42 50203...
(973) (973)

Präzisions-Haarwinkel

• Stahl, rostfrei, gehärtet
• DIN 875/00
• Hochkanten und Haarmesskanten fein geschliffen und geläppt
• Flache Ausführung
• Für Kontroll- und Prüfarbeiten im Lichtspaltverfahren

Messmittel

ohne
Schenkellänge Bestell-Nr. Anschlag Querschnitt
mm 42 50204... € mm
50 x 40 ...010 29,60 13 x 4
75 x 50 ...013 39,00 15 x 4
100 x 70 ...016 42,60 20 x 5
150 x 100 ...019 71,30 25 x 6
200 x 130 ...022 91,50 30 x 7 42 50204...
(973)
5 |
Präzisions-Anschlagwinkel
• Stahl, rostfrei, gehärtet
• DIN 875/00
• Hochkanten und Haarmesskanten feingeschliffen und geläppt
• Für Kontroll- und Prüfarbeiten im Lichtspaltverfahren

mit starker Schenkel schwacher Schenkel
Schenkellänge Bestell-Nr. Anschlag Querschnitt Querschnitt
mm 42 50205... € mm mm
50 x 40 ...010 74,50 14 x 10 16 x 2
75 x 50 ...013 90,60 14 x 10 16 x 2
100 x 70 ...016 103,00 18 x 12 20 x 3
150 x 100 ...019 124,50 20 x 12 22 x 3
200 x 130 ...022 168,00 24 x 14 30 x 4 42 50205...
(973)

Präzisions-Messzeug-Satz, 5-teilig

• Für Kontrollzwecke im Werkzeugbau und in der Fertigung
Lieferung: Im Holzkasten.

Inhalt:
1 Haarwinkel rostfrei, DIN 875/00, Größe 75 x 50 mm
1 Schnittmacherwinkel mit Innenmesskante rostfrei, Größe 40 x 28 mm
1 Schnittmacherwinkel mit Innenmesskante rostfrei, Größe 25 x 20 mm
1 Haarlineal Normalstahl, DIN 874/00, Länge 100 mm
1 Endmaß-Anreißspitze 60 x 8 x 8 mm

Bestell-Nr.
42 50207... €/Satz
...010 167,00
(973) 42 50207...
5/39

Alle Preise in € ohne MwSt.
