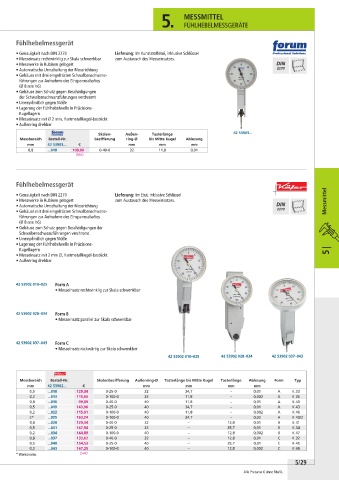

Page 345 - WS Werkzeuge 2026

5. MESSMITTEL

FÜHLHEBELMESSGERÄTE

Fühlhebelmessgerät

• Genauigkeit nach DIN 2270 Lieferung: Im Kunststoffetui, inklusive Schlüssel
• Messeinsatz rechtwinklig zur Skala schwenkbar zum Austausch des Messeinsatzes.
• Messwerke in Rubinen gelagert
• Automatische Umschaltung der Messrichtung
• Gehäuse mit drei eingefrästen Schwalbenschwanz-
führungen zur Aufnahme des Einspannschaftes
(Ø 8 mm h6)
• Gehäuse zum Schutz gegen Beschädigungen
der Schwalbenschwanzführungen verchromt
• Unempfindlich gegen Stöße
• Lagerung der Fühlhebelwelle in Präzisions-
Kugellagern
• Messeinsatz mit Ø 2 mm, Hartmetallkugel-bestückt
• Außenring drehbar
Skalen- Außen- Tasterlänge 42 53903...
Messbereich Bestell-Nr. bezifferung ring-Ø bis Mitte Kugel Ablesung
mm 42 53903... € mm mm mm
0,8 ...010 108,00 0-40-0 32 11,8 0,01
(983)

Fühlhebelmessgerät
• Genauigkeit nach DIN 2270 Lieferung: Im Etui, inklusive Schlüssel
• Messwerke in Rubinen gelagert zum Austausch des Messeinsatzes. Messmittel
• Automatische Umschaltung der Messrichtung
• Gehäuse mit drei eingefrästen Schwalbenschwanz-
führungen zur Aufnahme des Einspannschaftes
(Ø 8 mm h6)
• Gehäuse zum Schutz gegen Beschädigungen der
Schwalbenschwanzführungen verchromt
• Unempfindlich gegen Stöße
• Lagerung der Fühlhebelwelle in Präzisions-
Kugellagern 5 |
• Messeinsatz mit 2 mm Ø, Hartmetallkugel-bestückt
• Außenring drehbar

42 53902 010–025 Form A
• Messeinsatz rechtwinklig zur Skala schwenkbar

42 53902 028–034 Form B
• Messeinsatz parallel zur Skala schwenkbar

42 53902 037–043 Form C
• Messeinsatz rückwärtig zur Skala schwenkbar
42 53902 010–025 42 53902 028–034 42 53902 037–043

Messbereich Bestell-Nr. Skalenbezifferung Außenring-Ø Tasterlänge bis Mitte Kugel Tasterlänge Ablesung Form Typ
mm 42 53902... € mm mm mm mm
0,5 ...010 129,34 0-25-0 32 34,7 – 0,01 A K 33
0,2 ...013 115,66 0-100-0 32 11,8 – 0,002 A K 36
0,8 ...016 99,09 0-40-0 40 11,8 – 0,01 A K 40
0,5 ...019 143,96 0-25-0 40 34,7 – 0,01 A K 43
0,2 ...022 115,91 0-100-0 40 11,8 – 0,002 A K 46
2* ...025 163,24 0-100-0 40 34,7 – 0,02 A K 40/2
0,8 ...028 129,34 0-40-0 32 – 12,8 0,01 B K 31
0,5 ...031 147,94 0-25-0 32 – 35,7 0,01 B K 34
0,2 ...034 144,89 0-100-0 40 – 12,8 0,002 B K 47
0,8 ...037 133,62 0-40-0 32 – 12,8 0,01 C K 32
0,5 ...040 154,53 0-25-0 40 – 35,7 0,01 C K 45
0,2 ...043 147,25 0-100-0 40 – 12,8 0,002 C K 48
* Werksnorm. (544)
5/29

Alle Preise in € ohne MwSt.
