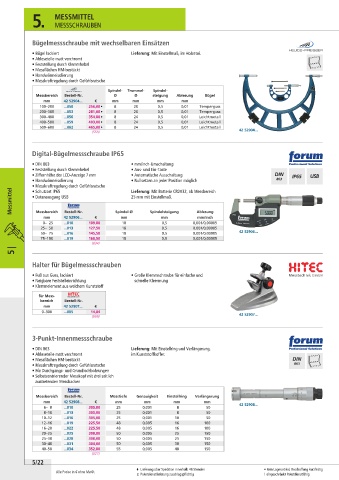

Page 338 - WS Werkzeuge 2026

5. MESSMITTEL

MESSSCHRAUBEN

Bügelmessschraube mit wechselbaren Einsätzen

• Bügel lackiert Lieferung: Mit Einstellmaß, im Holzetui.
• Ableseteile matt verchromt
• Feststellung durch Klemmhebel
• Messflächen HM-bestückt
• Handwärmeisolierung
• Messkraftregelung durch Gefühlsratsche
Spindel- Trommel- Spindel-
Messbereich Bestell-Nr. Ø Ø steigung Ablesung Bügel
mm 42 52904... € mm mm mm mm
100– 200 ...050 256,00 • 8 20 0,5 0,01 Temperguss
200– 300 ...053 281,00 • 8 20 0,5 0,01 Temperguss
300– 400 ...056 354,00 • 8 24 0,5 0,01 Leichtmetall
400– 500 ...059 403,00 • 8 24 0,5 0,01 Leichtmetall
500– 600 ...062 465,00 • 8 24 0,5 0,01 Leichtmetall
(558) 42 52904...

Digital-Bügelmessschraube IP65
• DIN 863 • mm/inch-Umschaltung
• Feststellung durch Klemmhebel • Aus- und Ein-Taste
• Ziffernhöhe der LCD-Anzeige 7 mm • Automatische Ausschaltung
• Handwärmeisolierung • Nullsetzen an jeder Position möglich
• Messkraftregelung durch Gefühlsratsche Lieferung: Mit Batterie CR2032, ab Messbereich
Messmittel • Datenausgang USB 25 mm mit Einstellmaß.
• Schutzart IP65

Messbereich

Bestell-Nr.
mm
mm
mm/inch
mm 42 52906... € Spindel-Ø Spindelsteigung Ablesung
0– 25 ...010 109,00 18 0,5 0,001/0,00005
25– 50 ...013 127,50 18 0,5 0,001/0,00005
50– 75 ...016 145,50 18 0,5 0,001/0,00005 42 52906...
75– 100 ...019 168,50 18 0,5 0,001/0,00005
(834)
5 |
Halter für Bügelmessschrauben
• Fuß aus Guss, lackiert • Große Klemmschraube für einfache und
• Neigbare Feststelleinrichtung schnelle Klemmung
• Klemmelement aus weichem Kunststoff
für Mess-
bereich Bestell-Nr.
mm 42 52907... €
0–300 ...005 14,84
(999) 42 52907...

3-Punkt-Innenmessschraube

• DIN 863 Lieferung: Mit Einstellring und Verlängerung,
• Ableseteile matt verchromt im Kunststoffkoffer.
• Messflächen HM-bestückt
• Messkraftregelung durch Gefühlsratsche
• Für Durchgangs- und Grundlochbohrungen
• Selbstzentrierender Messkopf mit drei seitlich
austretenden Messbacken

Messbereich Bestell-Nr. Messtiefe Genauigkeit Einstellring Verlängerung
mm 42 52908... € mm mm mm mm
6– 8 ...010 305,00 25 0,001 8 50 42 52908...
8– 10 ...013 305,00 25 0,001 8 50
10– 12 ...016 305,00 25 0,001 10 50
12– 16 ...019 225,50 48 0,005 16 100
16– 20 ...022 225,50 48 0,005 16 100
20– 25 ...025 308,00 50 0,005 25 150
25– 30 ...028 308,00 50 0,005 25 150
30– 40 ...031 304,00 50 0,005 30 150
40– 50 ...034 352,00 55 0,005 40 150
(027)
5/22
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
