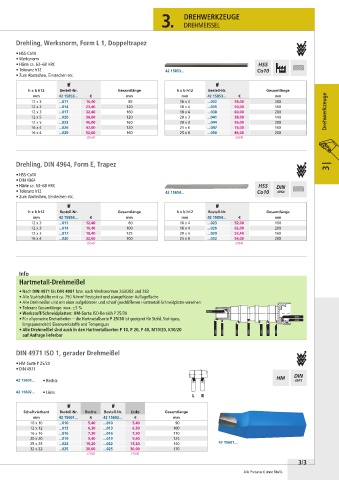

Page 207 - WS Werkzeuge 2026

3. DREHWERKZEUGE

DREHMEISSEL

Drehling, Werksnorm, Form L 1, Doppeltrapez

• HSS-Co10
• Werksnorm
• Härte ca. 63–68 HRC
• Toleranz h12 42 15853...
• Zum Abstechen, Einstechen etc.

h x b h12 Bestell-Nr. Gesamtlänge h x b h12 Bestell-Nr. Gesamtlänge
mm 42 15853... € mm mm 42 15853... € mm
12 x 3 ...011 16,40 85 16 x 4 ...032 58,00 200
12 x 3 ...014 23,40 120 18 x 4 ...035 50,00 160
12 x 3 ...017 32,40 160 18 x 4 ...038 60,00 200 Drehwerkzeuge
12 x 5 ...020 36,00 120 20 x 3 ...041 38,00 140
12 x 5 ...023 46,00 160 20 x 3 ...044 56,00 200
16 x 4 ...026 42,00 120 25 x 6 ...047 76,00 160
16 x 4 ...029 52,00 160 25 x 6 ...050 86,00 200
(054) (054)

Drehling, DIN 4964, Form E, Trapez 3 |

• HSS-Co10
• DIN 4964
• Härte ca. 63–68 HRC
• Toleranz h12 42 15854...
• Zum Abstechen, Einstechen etc.

h x b h12 Bestell-Nr. Gesamtlänge h x b h12 Bestell-Nr. Gesamtlänge
mm 42 15854... € mm mm 42 15854... € mm
12 x 3 ...011 12,40 80 16 x 4 ...023 52,00 160
12 x 3 ...014 16,40 100 16 x 4 ...026 62,00 200
12 x 3 ...017 18,40 125 20 x 5 ...029 52,40 160
16 x 4 ...020 32,00 100 25 x 6 ...032 94,00 200
(054) (054)

Info
Hartmetall-Drehmeißel

• Nach DIN 4971 bis DIN 4981 bzw. nach Werksnormen 263/282 und 283
• Alle Stahlschäfte mit ca. 750 N/mm Festigkeit und plangefräster Auflagefläche
2
• Alle Drehmeißel sind mit einer aufgelöteten und scharf geschliffenen Hartmetall-Schneidplatte versehen
• Toleranz Gesamtlänge: max. ±5 %
• Werkstoff/Schneidplatten: HM-Sorte ISO-Bereich P 25/30
• Für allgemeine Dreharbeiten – die Hartmetallsorte P 25/30 ist geeignet für Stahl, Stahlguss,
langspanende(n) Eisenwerkstoffe und Temperguss
• Alle Drehmeißel sind auch in den Hartmetallsorten P 10, P 20, P 40, M10/20, K10/20
auf Anfrage lieferbar

DIN 4971 ISO 1, gerader Drehmeißel

• HM-Sorte P 25/30
• DIN 4971

42 15601... • Rechts

42 15602... • Links

Schaftvierkant Bestell-Nr. Rechts Bestell-Nr. Links Gesamtlänge
mm 42 15601... € 42 15602... € mm
10 x 10 ...010 5,40 ...010 5,40 90
12 x 12 ...013 6,30 ...013 6,30 100
16 x 16 ...016 7,30 ...016 7,30 110
20 x 20 ...019 9,40 ...019 9,40 125
25 x 25 ...022 15,20 ...022 15,20 140 42 15601...
32 x 32 ...025 30,00 ...025 30,00 170
(104) (104)
3/3

Alle Preise in € ohne MwSt.
