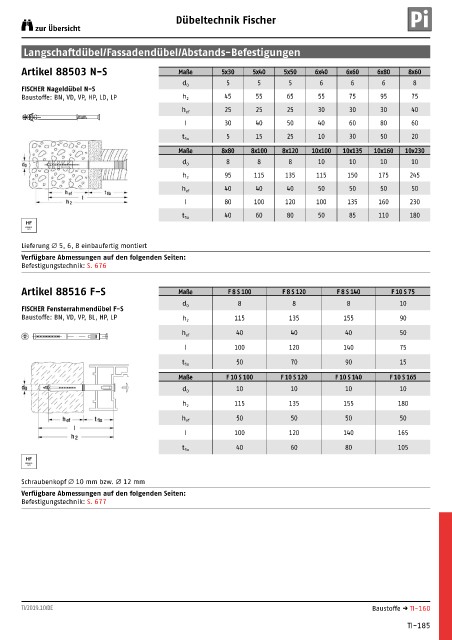

Page 886 - WS Befestigungstechnik

Dübeltechnik Fischer Pi
zur Übersicht

Langschaftdübel/Fassadendübel/Abstands-Befestigungen

Artikel 88503 N-S Maße 5x30 5x40 5x50 6x40 6x60 6x80 8x60
5 5 5 6 6 6 8
d 0
FISCHER Nageldübel N-S
Baustoffe: BN, VD, VP, HP, LD, LP h 2 45 55 65 55 75 95 75
25 25 25 30 30 30 40
h ef
l 30 40 50 40 60 80 60

t fix 5 15 25 10 30 50 20

Maße 8x80 8x100 8x120 10x100 10x135 10x160 10x230
d 0 8 8 8 10 10 10 10

h 2 95 115 135 115 150 175 245
40 40 40 50 50 50 50
h ef

l 80 100 120 100 135 160 230
40 60 80 50 85 110 180
t fix

Lieferung Ø 5, 6, 8 einbaufertig montiert
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 676

Artikel 88516 F-S Maße F 8 S 100 F 8 S 120 F 8 S 140 F 10 S 75
8 8 8 10
d 0
FISCHER Fensterrahmendübel F-S
Baustoffe: BN, VD, VP, BL, HP, LP h 2 115 135 155 90
40 40 40 50
h ef

l 100 120 140 75

t fix 50 70 90 15

Maße F 10 S 100 F 10 S 120 F 10 S 140 F 10 S 165
d 0 10 10 10 10

h 2 115 135 155 180

h ef 50 50 50 50
l 100 120 140 165

t fix 40 60 80 105

Schraubenkopf Ø 10 mm bzw. Ø 12 mm
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 677

TI/2019.10/DE Baustoffe → TI-160

TI-185
