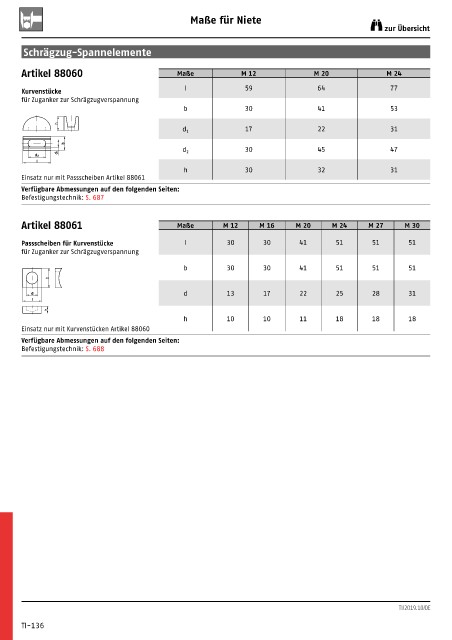

Maße für Nieteaße für Niete
zur Übersicht

Schrägzug-Spannelemente

Artikel 88060 Maße M 12 M 20 M 24

l 59 64 77
Kurvenstücke
für Zuganker zur Schrägzugverspannung
b 30 41 53

h
d 1 17 22 31
b
30 45 47
d 2
d1
d 2
l
h 30 32 31
Einsatz nur mit Passscheiben Artikel 88061
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 687

Artikel 88061 Maße M 12 M 16 M 20 M 24 M 27 M 30

Passscheiben für Kurvenstücke l 30 30 41 51 51 51
für Zuganker zur Schrägzugverspannung
b 30 30 41 51 51 51

b
d d 13 17 22 25 28 31
l
h
h 10 10 11 18 18 18
Einsatz nur mit Kurvenstücken Artikel 88060
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 688

TI/2019.10/DE

TI-136
