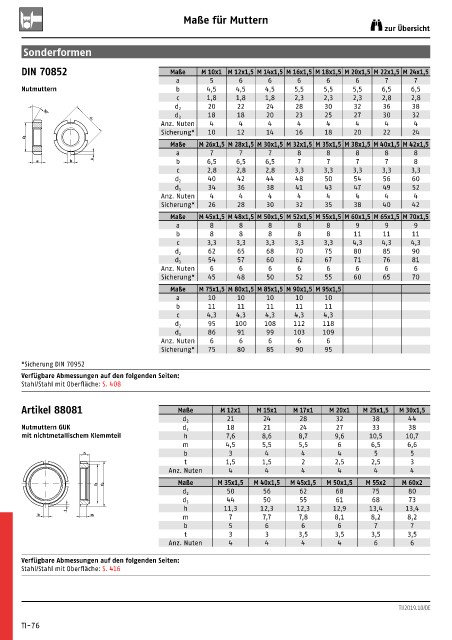

Maße für Muttern
zur Übersicht

Sonderformen

DIN 70852 Maße M 10x1 M 12x1,5 M 14x1,5 M 16x1,5 M 18x1,5 M 20x1,5 M 22x1,5 M 24x1,5
a 5 6 6 6 6 6 7 7
Nutmuttern b 4,5 4,5 4,5 5,5 5,5 5,5 6,5 6,5
c 1,8 1,8 1,8 2,3 2,3 2,3 2,8 2,8
20 22 24 28 30 32 36 38
d 2
18 18 20 23 25 27 30 32
30°
d 3
d2
Anz. Nuten 4 4 4 4 4 4 4 4
Sicherung* 10 12 14 16 18 20 22 24
d 3
Maße M 26x1,5 M 28x1,5 M 30x1,5 M 32x1,5 M 35x1,5 M 38x1,5 M 40x1,5 M 42x1,5
a 7 7 7 8 8 8 8 8
a b c b 6,5 6,5 6,5 7 7 7 7 8
c 2,8 2,8 2,8 3,3 3,3 3,3 3,3 3,3
40 42 44 48 50 54 56 60
d 2
34 36 38 41 43 47 49 52
d 3
Anz. Nuten 4 4 4 4 4 4 4 4
Sicherung* 26 28 30 32 35 38 40 42
Maße M 45x1,5 M 48x1,5 M 50x1,5 M 52x1,5 M 55x1,5 M 60x1,5 M 65x1,5 M 70x1,5
a 8 8 8 8 8 9 9 9
b 8 8 8 8 8 11 11 11
c 3,3 3,3 3,3 3,3 3,3 4,3 4,3 4,3
62 65 68 70 75 80 85 90
d 2
54 57 60 62 67 71 76 81
d 3
Anz. Nuten 6 6 6 6 6 6 6 6
Sicherung* 45 48 50 52 55 60 65 70
Maße M 75x1,5 M 80x1,5 M 85x1,5 M 90x1,5 M 95x1,5
a 10 10 10 10 10
b 11 11 11 11 11
c 4,3 4,3 4,3 4,3 4,3
95 100 108 112 118
d 2
86 91 99 103 109
d 3
Anz. Nuten 6 6 6 6 6
Sicherung* 75 80 85 90 95
* Sicherung DIN 70952
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 408

Artikel 88081 Maße M 12x1 M 15x1 M 17x1 M 20x1 M 25x1,5 M 30x1,5
21 24 28 32 38 44
d 2
Nutmuttern GUK d 3 18 21 24 27 33 38
mit nichtmetallischem Klemmteil h 7,6 8,6 8,7 9,6 10,5 10,7
m 4,5 5,5 5,5 6 6,5 6,6
h b 3 4 4 4 5 5
t 1,5 1,5 2 2,5 2,5 3
Anz. Nuten 4 4 4 4 4 4
Maße M 35x1,5 M 40x1,5 M 45x1,5 M 50x1,5 M 55x2 M 60x2
d 3 d 2
50 56 62 68 75 80
d 2
44 50 55 61 68 73
d 3
h 11,3 12,3 12,3 12,9 13,4 13,4
t
b m m 7 7,7 7,8 8,1 8,2 8,2
b 5 6 6 6 7 7
t 3 3 3,5 3,5 3,5 3,5
Anz. Nuten 4 4 4 4 6 6
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 416
