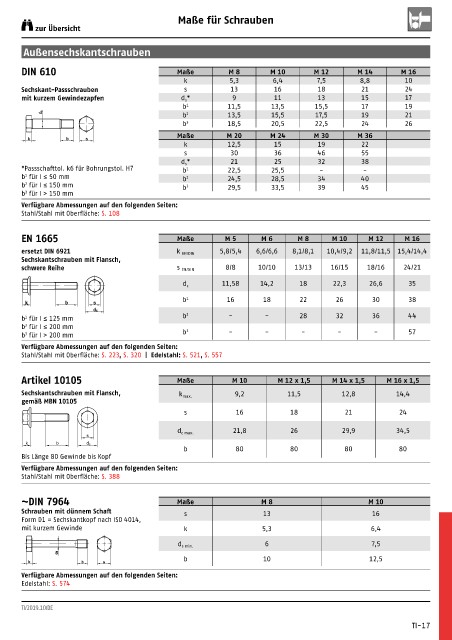

Page 718 - WS Befestigungstechnik

Maße für Schrauben
zur Übersicht

Außensechskantschrauben

DIN 610 Maße M 8 M 10 M 12 M 14 M 16
k 5,3 6,4 7,5 8,8 10
Sechskant-Passschrauben s 13 16 18 21 24
mit kurzem Gewindezapfen d s * 9 11 13 15 17
b 1 11,5 13,5 15,5 17 19
ds b 2 13,5 15,5 17,5 19 21
b 3 18,5 20,5 22,5 24 26
Maße M 20 M 24 M 30 M 36
k b s
k 12,5 15 19 22
s 30 36 46 55
d s * 21 25 32 38
*Passschafttol. k6 für Bohrungstol. H7 b 1 22,5 25,5 - -
1
b für I ≤ 50 mm b 2 24,5 28,5 34 40
2
b für I ≤ 150 mm b 3 29,5 33,5 39 45
3
b für I > 150 mm
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 108

EN 1665 Maße M 5 M 6 M 8 M 10 M 12 M 16

ersetzt DIN 6921 k EN/DIN 5,8/5,4 6,6/6,6 8,1/8,1 10,4/9,2 11,8/11,5 15,4/14,4
Sechskantschrauben mit Flansch,
schwere Reihe s EN/DIN 8/8 10/10 13/13 16/15 18/16 24/21

11,58 14,2 18 22,3 26,6 35
d c
b 1 16 18 22 26 30 38
k b s
dc
b für I ≤ 125 mm b 2 - - 28 32 36 44
1
b für I ≤ 200 mm
2
b für I > 200 mm b 3 - - - - - 57
3
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 223, S. 320 | Edelstahl: S. 521, S. 557
Artikel 10105 Maße M 10 M 12 x 1,5 M 14 x 1,5 M 16 x 1,5

Sechskantschrauben mit Flansch, k max. 9,2 11,5 12,8 14,4
gemäß MBN 10105
s 16 18 21 24

21,8 26 29,9 34,5
d c max.
s
k b d c
b 80 80 80 80
Bis Länge 80 Gewinde bis Kopf
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 388

~DIN 7964 Maße M 8 M 10
Schrauben mit dünnem Schaft s 13 16
Form D1 = Sechskantkopf nach ISO 4014,
mit kurzem Gewinde k 5,3 6,4

6 7,5
d s min.
ds
b 10 12,5
k b s
Verfügbare Abmessungen auf den folgenden Seiten:
Edelstahl: S. 574

TI/2019.10/DE

TI-17
