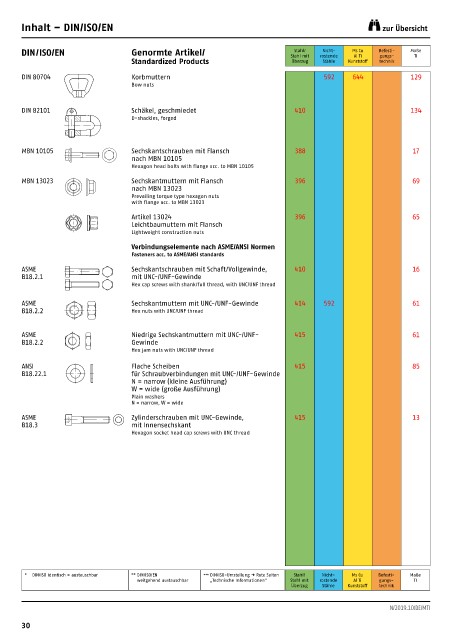

Inhalt – DIN/ISO/EN zur Übersicht

DIN/ISO/EN Genormte Artikel/ Stahl mit rostende Ms Cu Befesti- Maße
Nicht-
Stahl/
gungs-
Al Ti
TI
Standardized Products Überzug Stähle Kunststoff technik
DIN 80704 Korbmuttern 592 644 129
Bow nuts

DIN 82101 Schäkel, geschmiedet 410 134
D-shackles, forged

MBN 10105 Sechskantschrauben mit Flansch 388 17
nach MBN 10105
Hexagon head bolts with flange acc. to MBN 10105
MBN 13023 Sechskantmuttern mit Flansch 396 69
nach MBN 13023
Prevailing torque type hexagon nuts
with flange acc. to MBN 13023
Artikel 13024 396 65
Leichtbaumuttern mit Flansch
Lightweight construction nuts

Verbindungselemente nach ASME/ANSI Normen
Fasteners acc. to ASME/ANSI standards

ASME Sechskantschrauben mit Schaft/Vollgewinde, 410 16
B18.2.1 mit UNC-/UNF-Gewinde
Hex cap screws with shank/full thread, with UNC/UNF thread
ASME Sechskantmuttern mit UNC-/UNF-Gewinde 414 592 61
B18.2.2 Hex nuts with UNC/UNF thread

ASME Niedrige Sechskantmuttern mit UNC-/UNF- 415 61
B18.2.2 Gewinde
Hex jam nuts with UNC/UNF thread

ANSI Flache Scheiben 415 85
B18.22.1 für Schraubverbindungen mit UNC-/UNF-Gewinde
N = narrow (kleine Ausführung)
W = wide (große Ausführung)
Plain washers
N = narrow, W = wide
ASME Zylinderschrauben mit UNC-Gewinde, 415 13
B18.3 mit Innensechskant
Hexagon socket head cap screws with UNC thread

* DIN/ISO identisch = austauschbar ** DIN/ISO/EN *** DIN/ISO-Umstellung → Rote Seiten Stahl/ Nicht- Ms Cu Befesti- Maße
weitgehend austauschbar „Technische Informationen” Stahl mit rostende Al Ti gungs- TI
Überzug Stähle Kunststoff technik
